近幾年,在環保監測力度加大的情況下，許多行業及廠商對鍋爐污染物連續排放口安裝了（CEMS）煙氣排放連續監測系統。煙氣在線監測系統采用抽取冷凝采樣、皮托管煙氣流速測量、后散射煙塵濃度測量及計算機網絡通訊技術，實現了固定污染源污染物排放濃度和排放總量的在線連續監測。
主要由以下幾個子系統組成：
1、氣態污染物連續監測子系統多組分氣體分析儀（SO₂、NO_X、CO、CO2、HCL、HF、NH3）；
2、煙氣含氧量、煙氣流量、壓力、溫度，濕度等煙氣參數連續監測子系統；
3、固態顆粒物連續監測子系統，采用激光后散射單點監測；
4、數據處理與遠程通訊系統。
標準七組分CEMS煙氣在線監測系統測量SO2、NOx、O2、溫度、壓力、流速、粉塵。
注：有些地區還要求監測濕度！
CEMS安裝調試完成后，一般都對現場維護人員進行原理、氣路、電路及校準（標校）的培訓。但往往別管煙氣在線監測系統廠家技術人員講解的有多么的詳細，受培訓人員也會感到云里霧里的。對系統校準容不得模棱兩可，需按條理謹慎操作，在此我就SO2、NOx、O2的零點和量程的校準步驟以圖片的形式給大家編輯一下，希望能幫到您。
一、界面、標氣

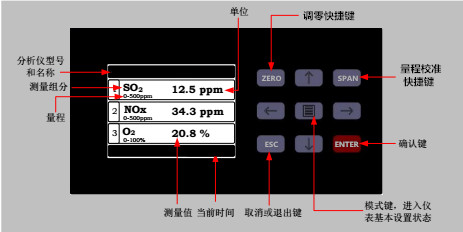

1.1本系統采用液晶顯示屏和薄膜按鍵，界面如下：

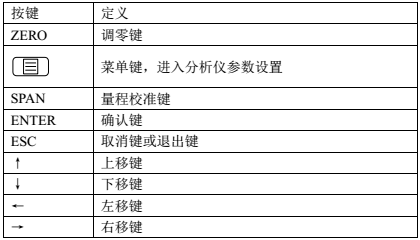

1.2按鍵定義如下：


1.3零點氣


1.4量程氣


二、校準前量程氣濃度設置
2.1主界面下，按  ，進入系統菜單，進入如下菜單：

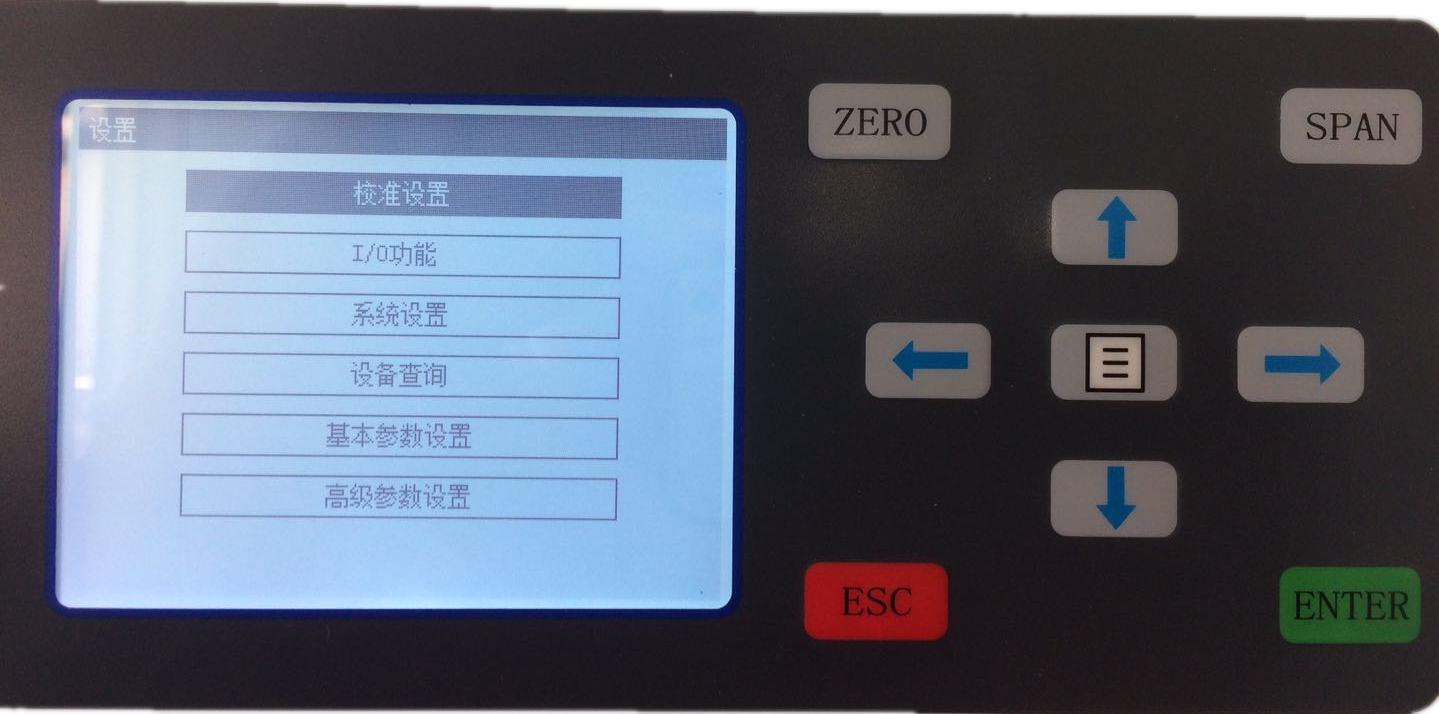

2.2選擇 校準設置 ，按ETNER進入如下菜單：

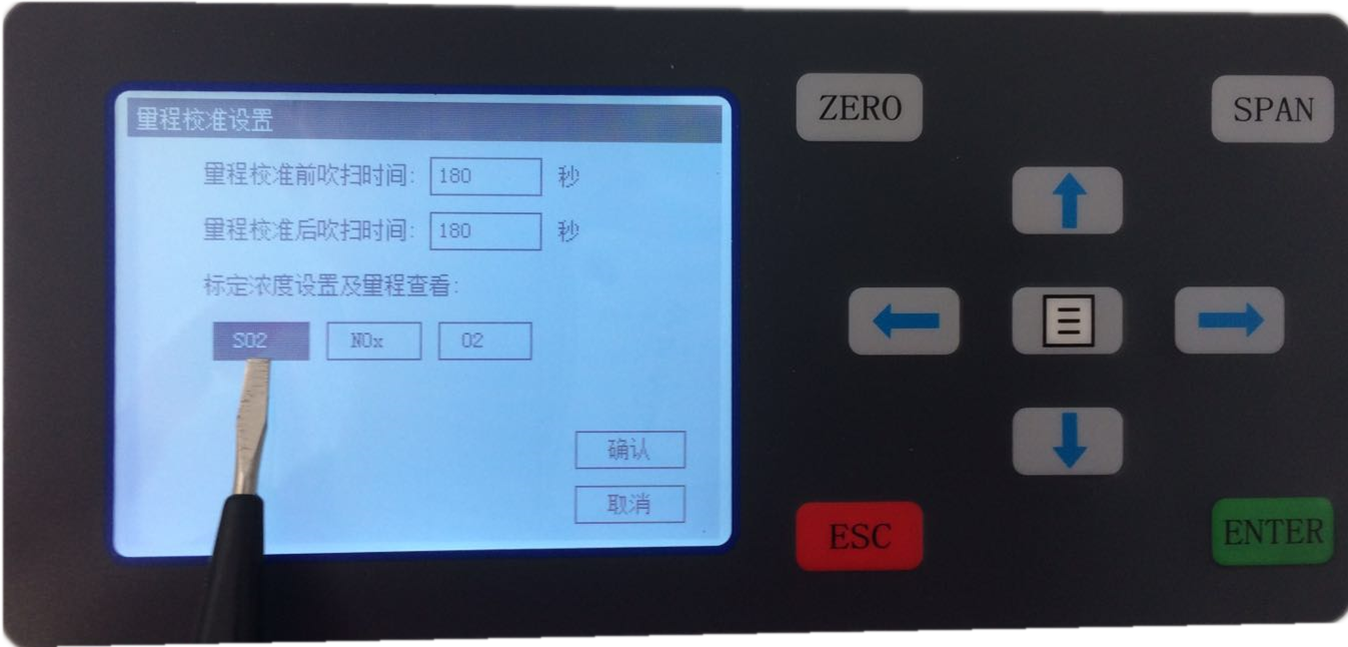

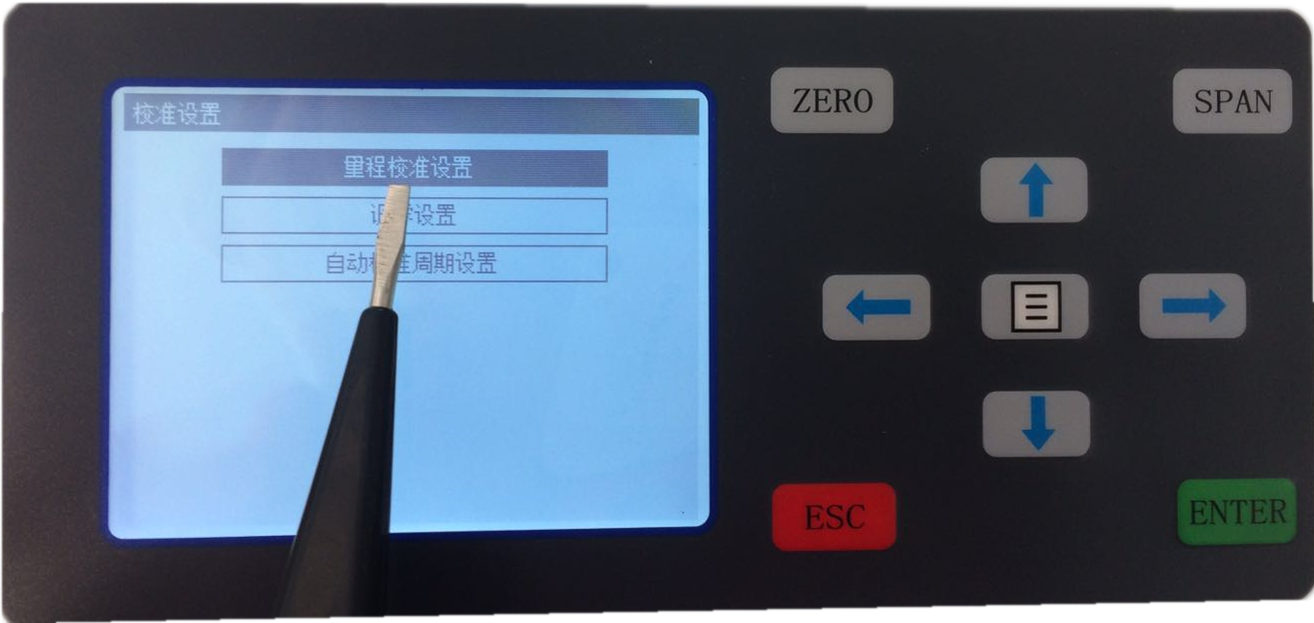

2.3選擇 量程校準設置 ，按ETNER，進入：

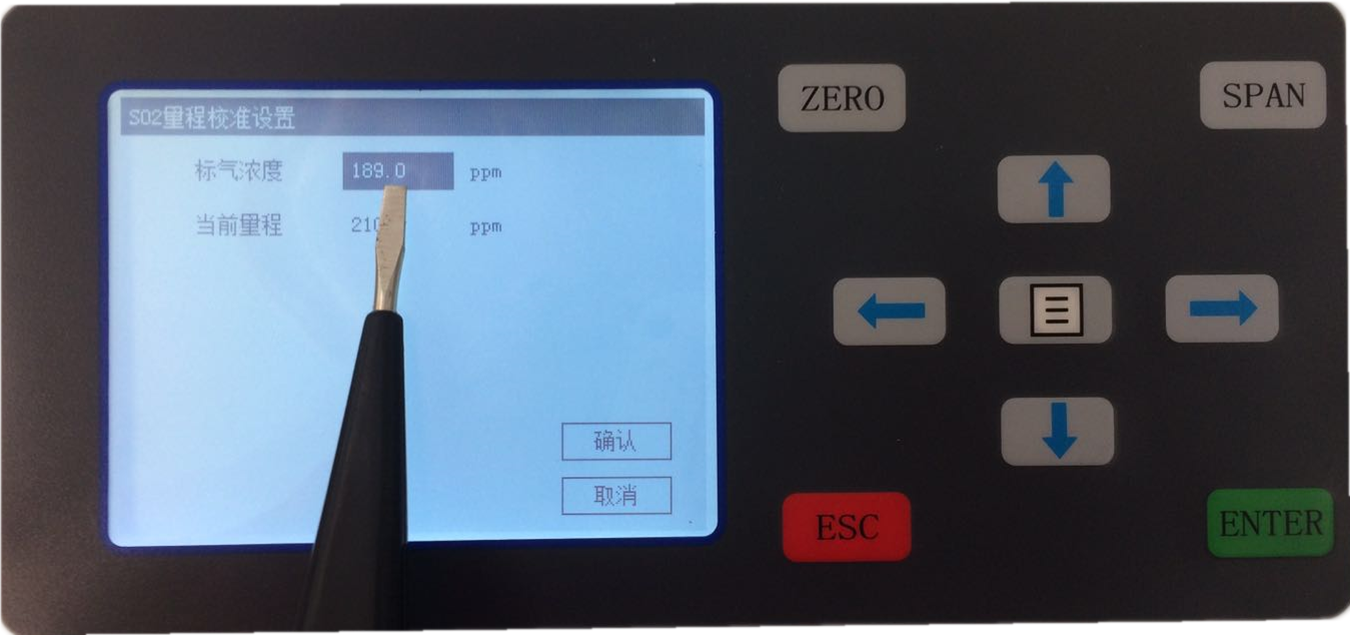

2.4選擇 SO2 ，按ETNER，進入，按照實際標準氣輸入SO2標氣濃度值：

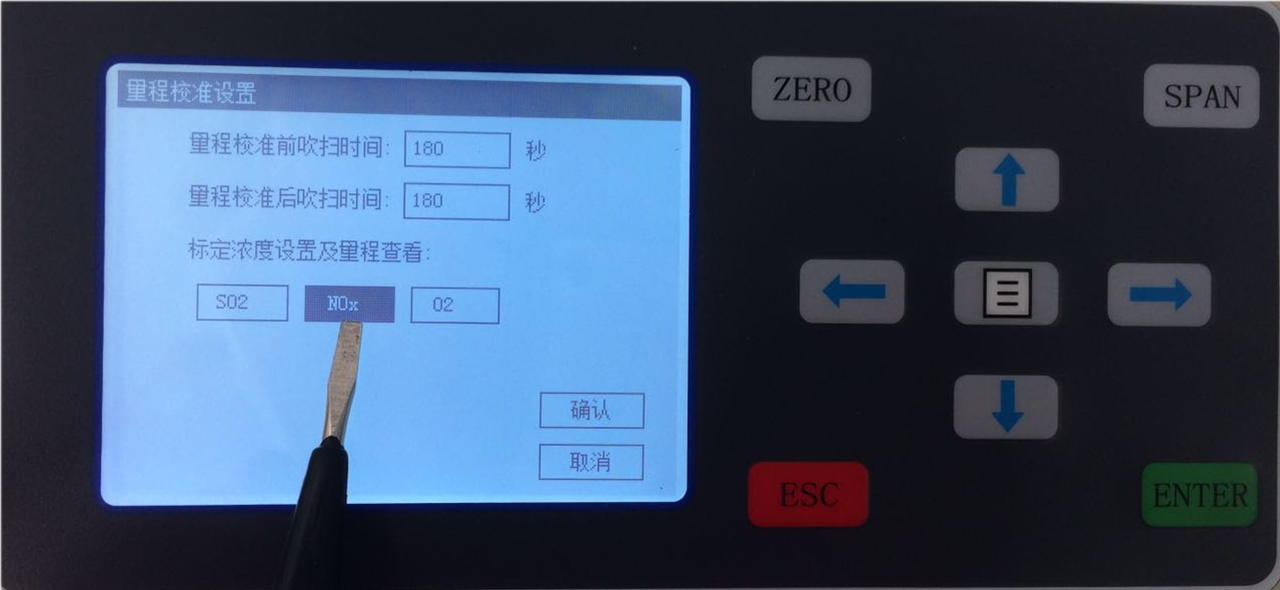

2.5 SO2標氣濃度值設置完成，按ESC返回上一級后，選擇NOx：

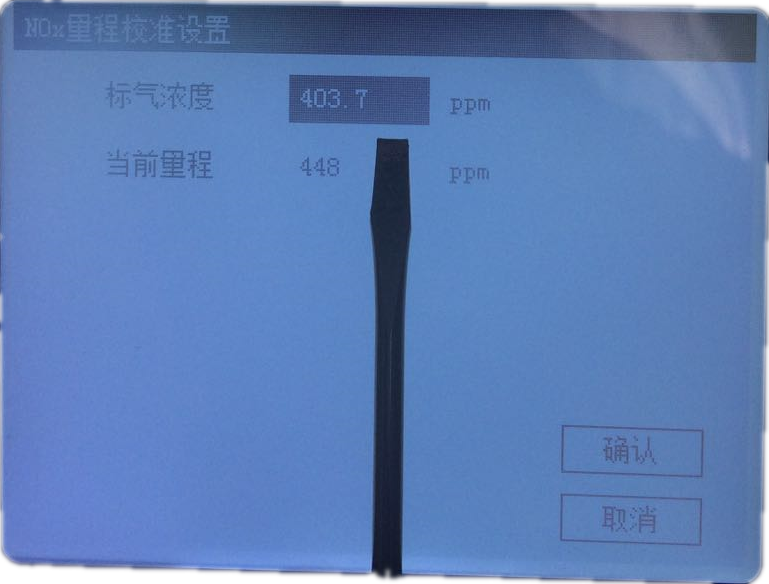

2.6按ETNER，按照實際標準氣輸入NOx標氣濃度值進入：


2.7根據標準氣濃度把SO2和NOx濃度值輸入進去后就完成了，一整瓶標準氣用完之前不需要更改以上設置。一般煙氣在線監測系統的煙氣分析儀02因子量程為0~25%，標氣濃度設置在20.6%，以后不需要更改。

三、校準前調零設置

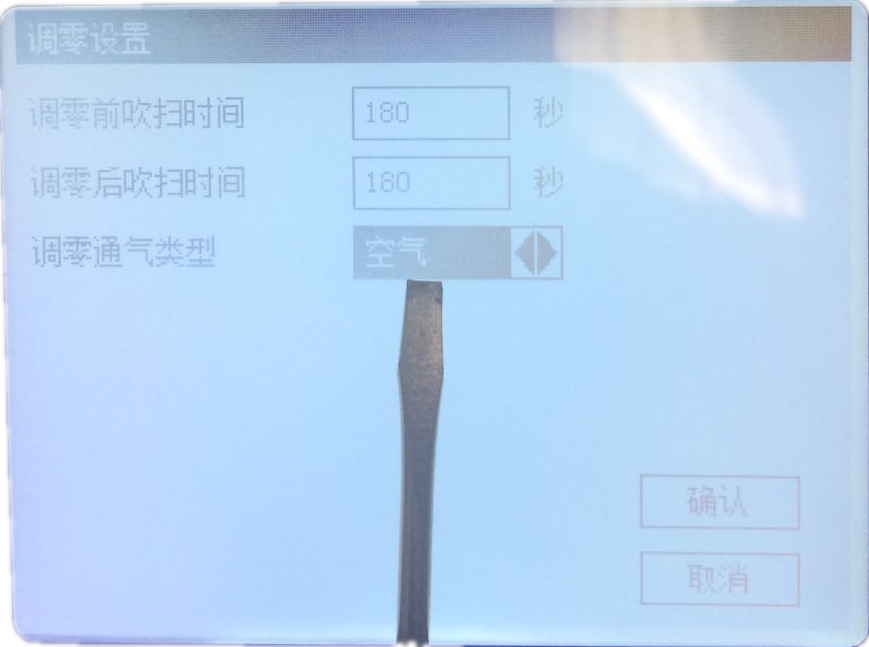

3.1按ESC返回校準設置菜單，選擇調零設置，進入以下：


3.2按左移鍵或右移鍵選擇氮?dú)?/span>，按確定。

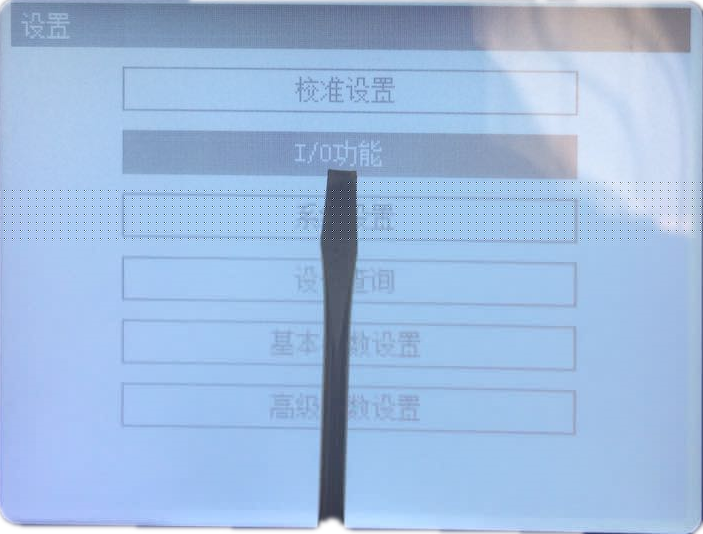

3.3按ESC返回，選擇I/O功能。

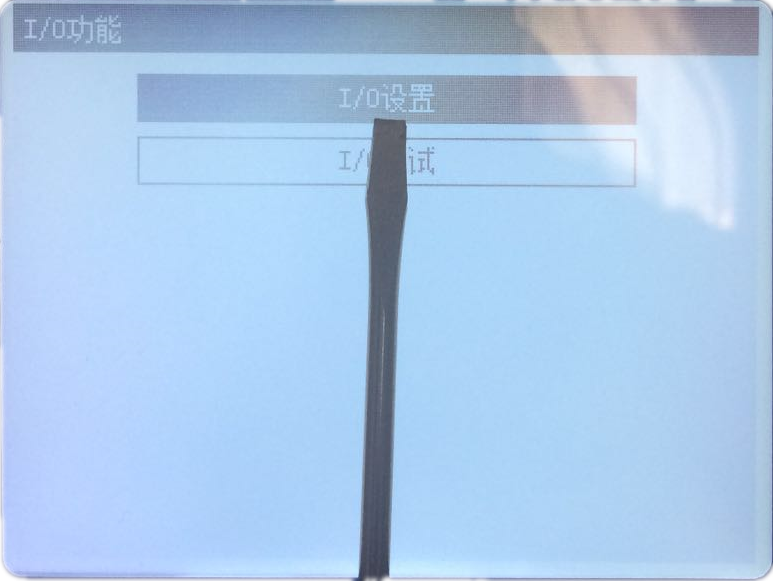

3.4再選擇I/O設置。

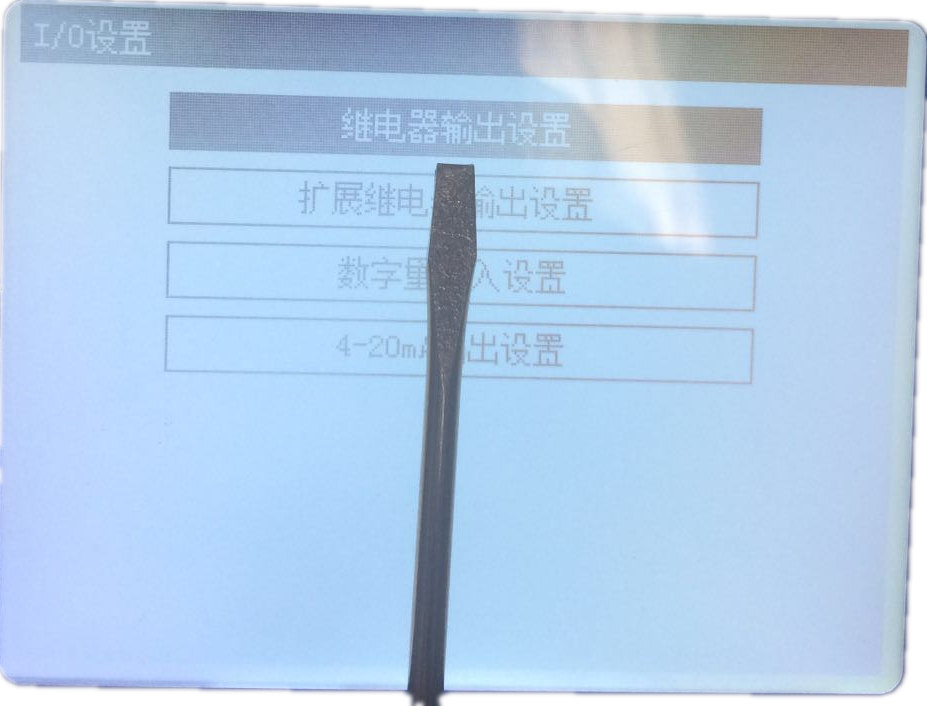

3.5再選擇繼電器輸出設置。

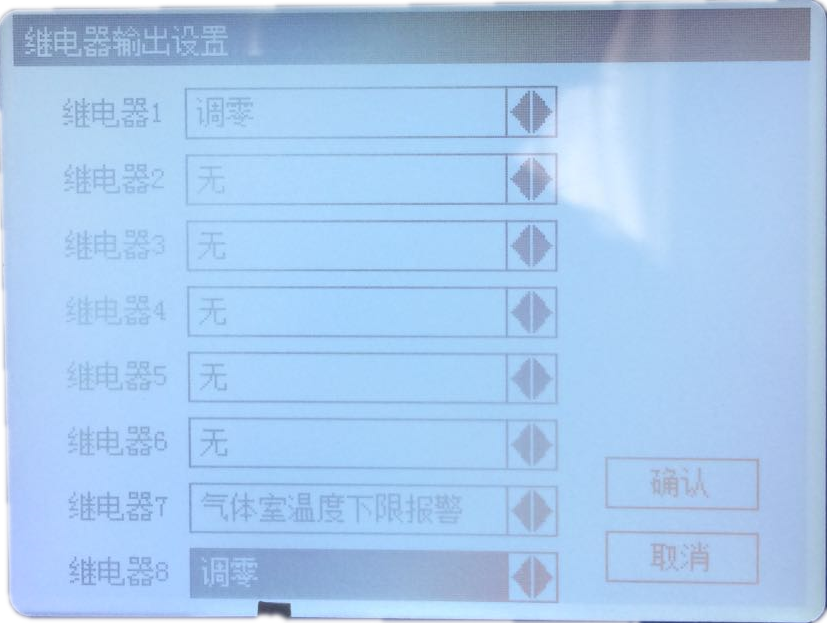

3.6選擇繼電器8。

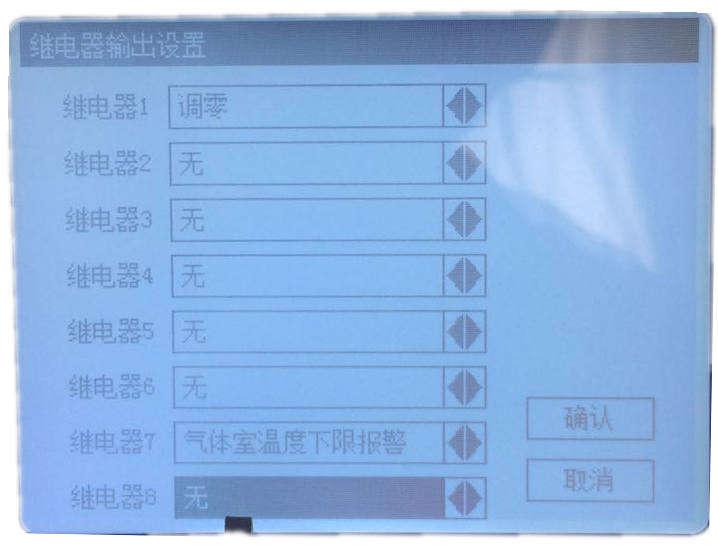

3.7把繼電器8的調零改成無。

設置完成，咱們就開始操作校準工作吧！

四、校準
4.1零點校準（調零）

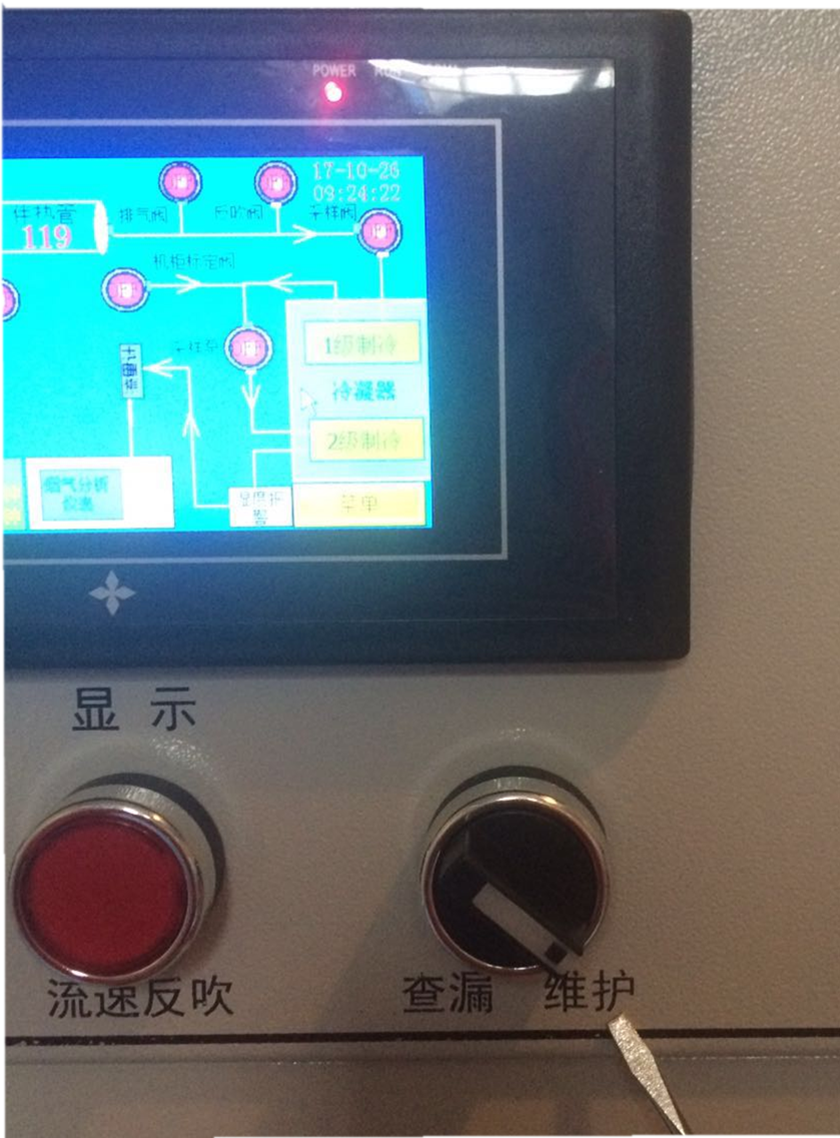

4.1.1選擇維護，采樣泵停止工作。

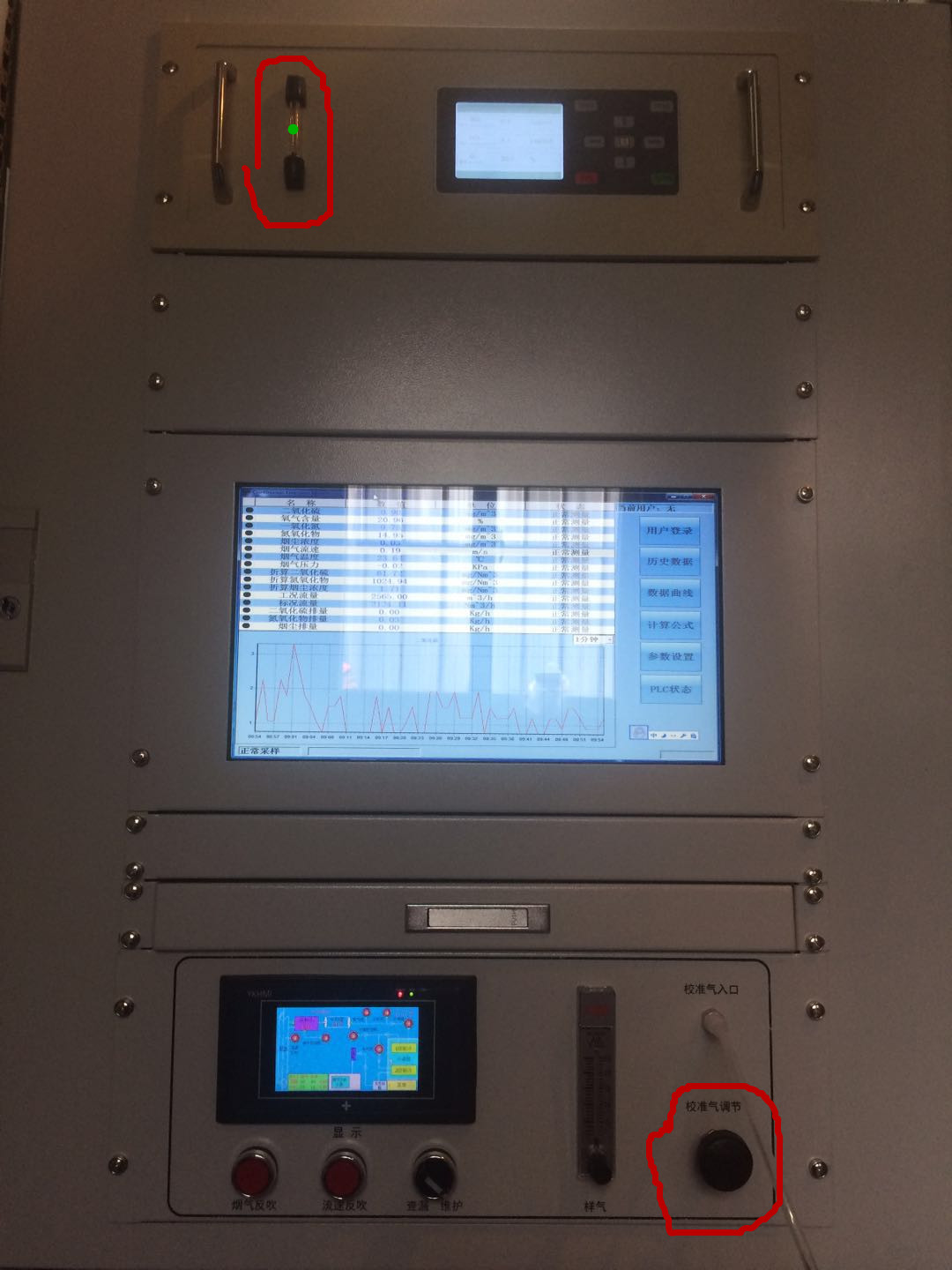

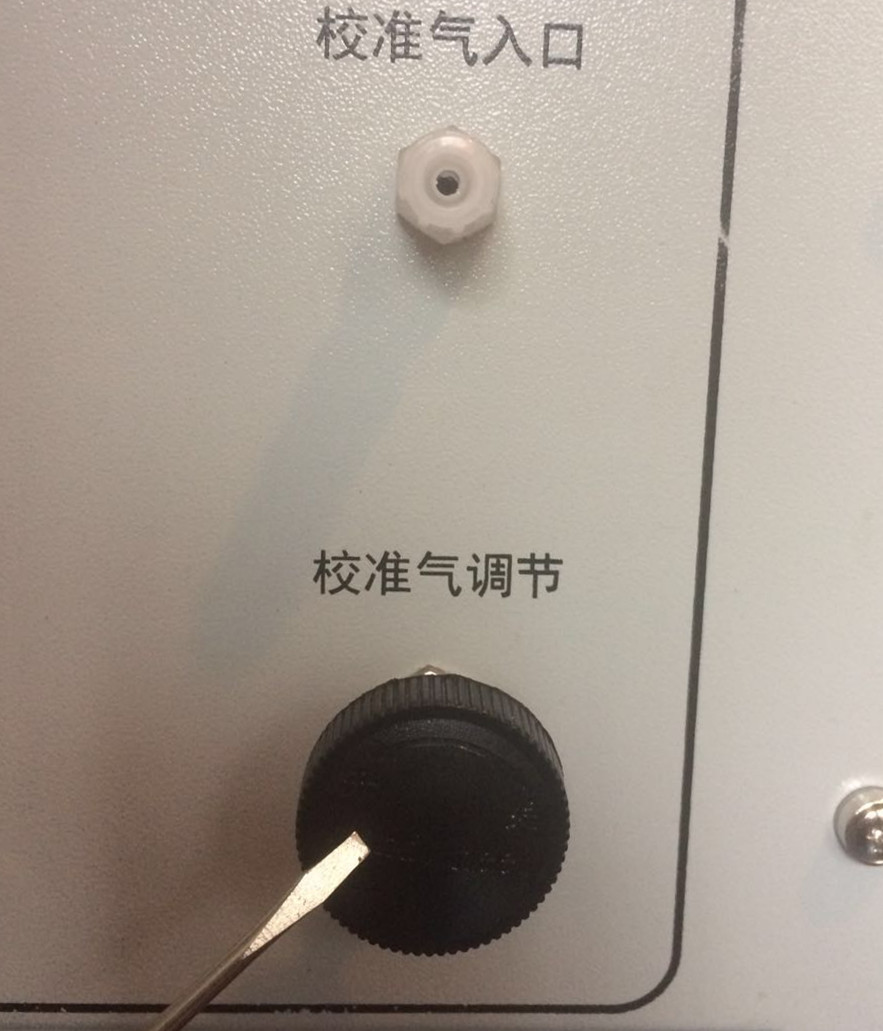

4.1.2選擇校準氣調節，順時針旋轉把它關閉：

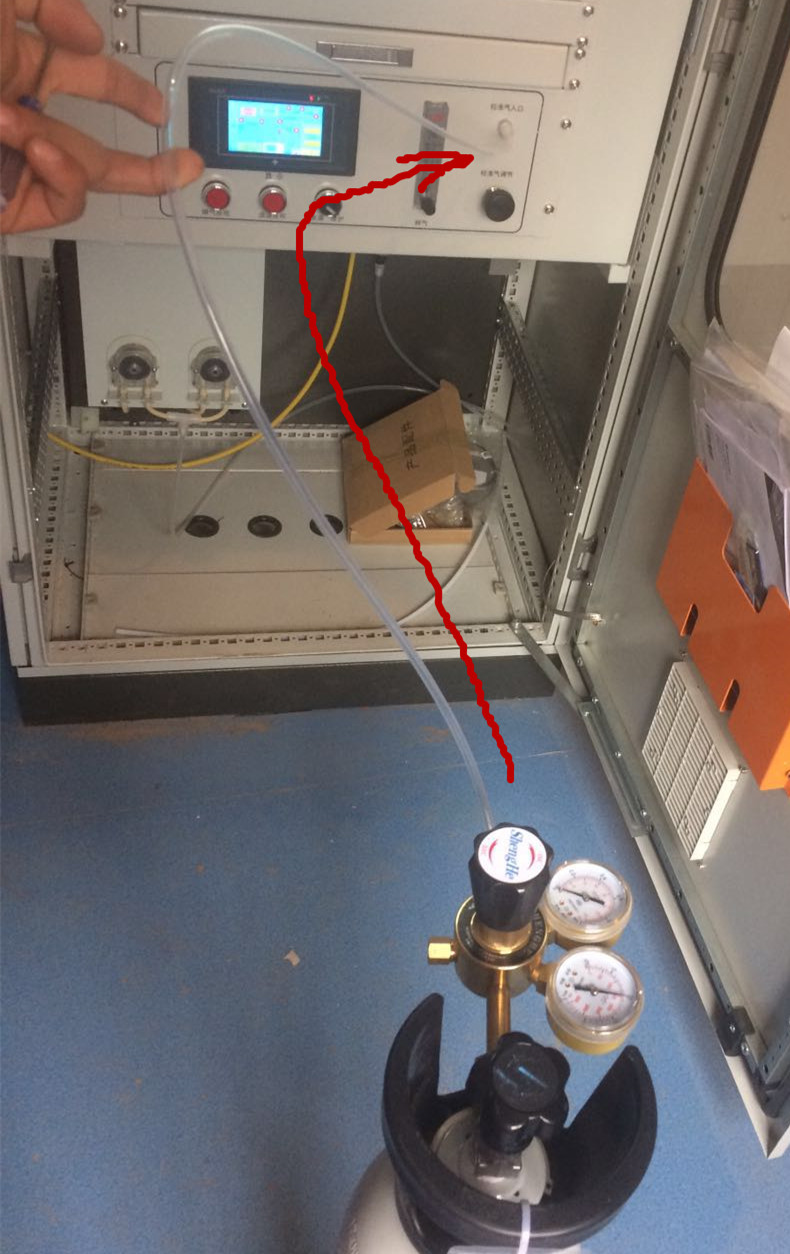

4.1.3零點氣連接校準氣入口：

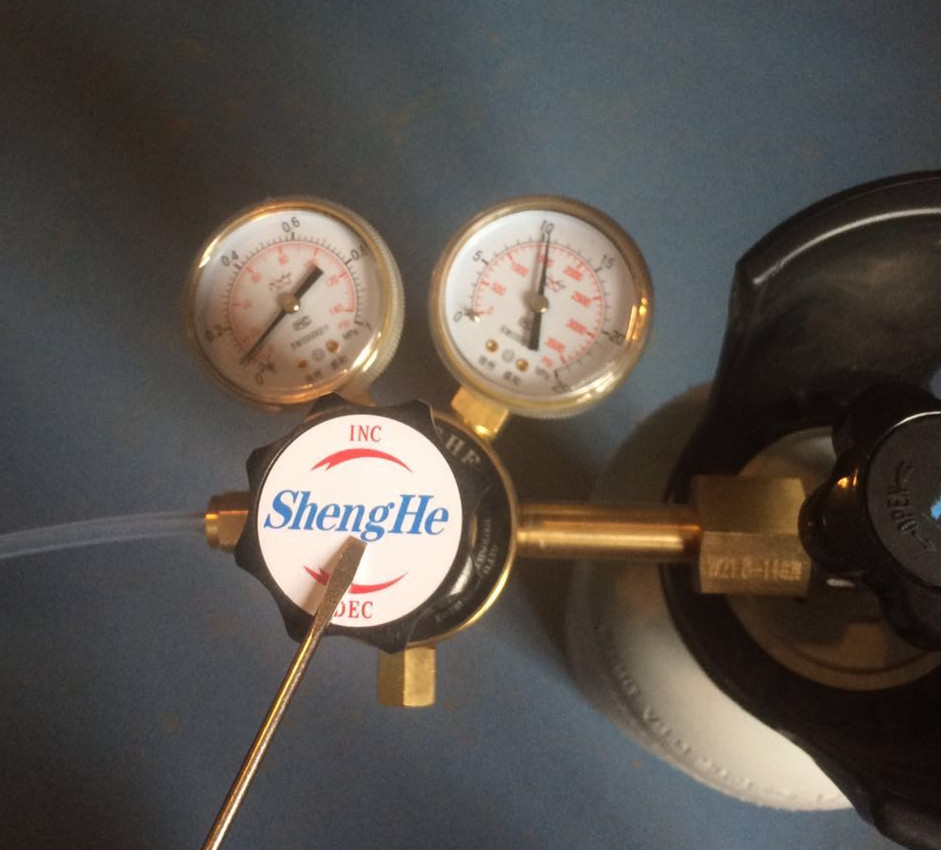

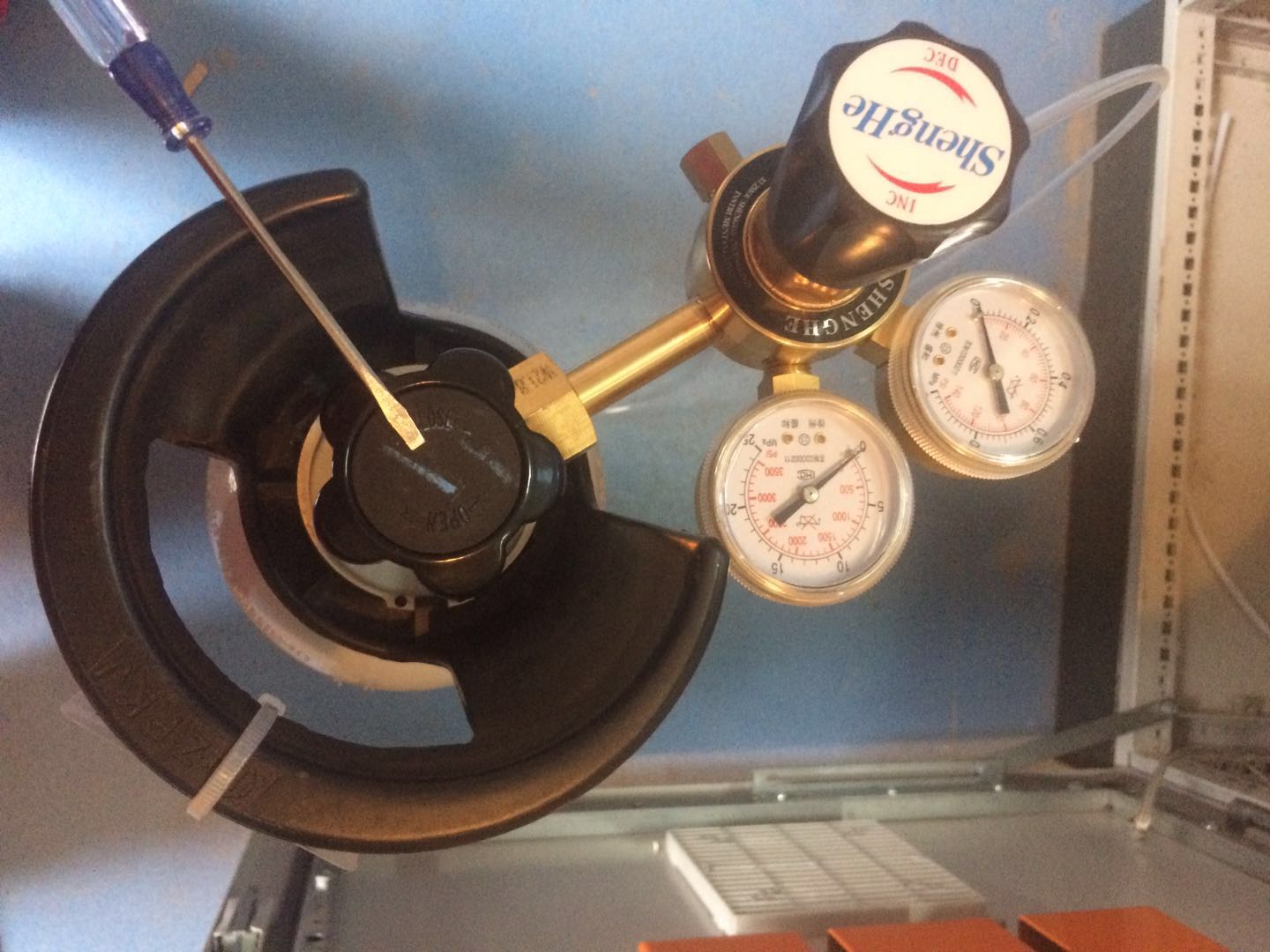

4.1.4逆時針旋轉打開標準氣鋼瓶，減壓閥右邊壓力表顯示當前壓力


4.1.5順時針旋轉減壓閥，直至左邊的壓力表達到0.1Mpa左右：


4.1.6逆時針旋轉打開校準氣調節的同時，眼睛緊盯著上方煙氣分析儀的流量計，直至流量計浮球達到一升的位置（流量計中間）。切記不要壓力過大，以免損傷傳感器！

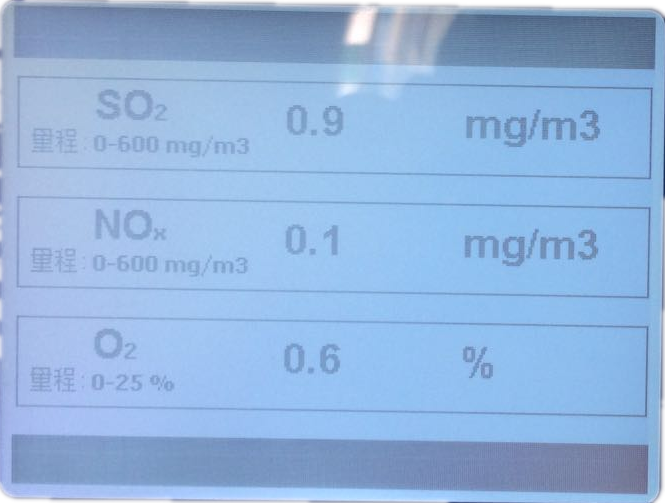

4.1.7通入零點氣后，稍等五分鐘左右，或顯示數值穩定。如圖所示：

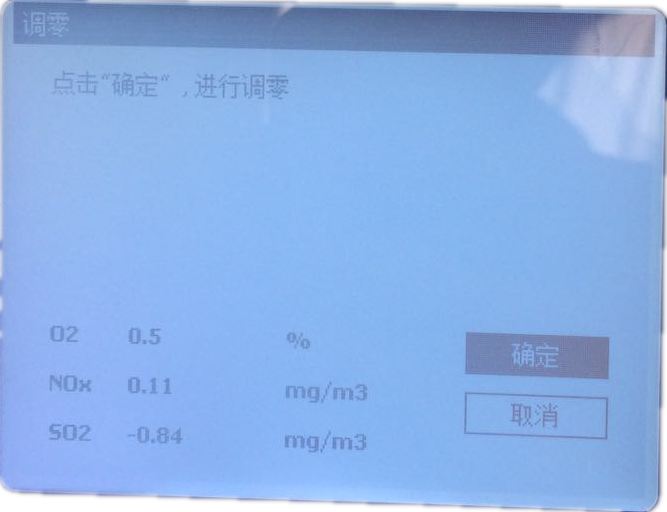

4.1.8按ZERO鍵，進入以下界面，等數據穩定后，按ENTER鍵進行調零：

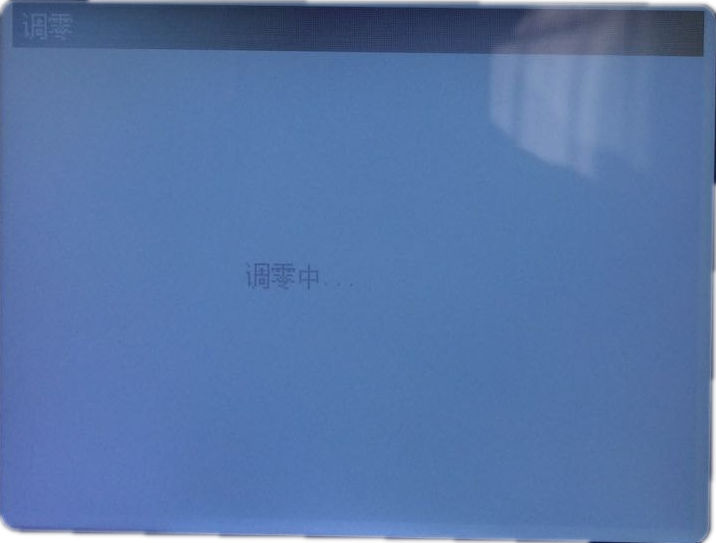

4.1.9調零中界面：


4.1.10調零完成后按ESC鍵返回主界面。
4.1.11順時針關閉氮?dú)馍系拈y門、逆時針關閉減壓閥、關閉校準氣調節、用活動扳手把減壓閥從氮?dú)馄可戏蛛x。
4.2量程校準（校滿）
4.2.1減壓閥連接量程氣鋼瓶后，接下來的操作從4.1.1至4.1.7是一樣的，就不再重復了。

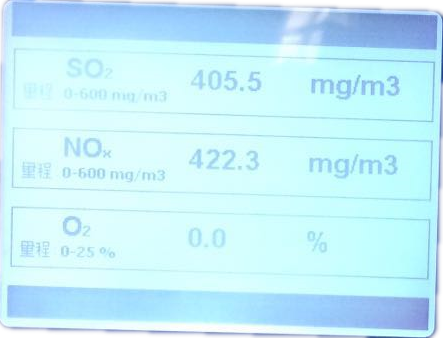

4.2.2通入量程氣后，稍等五分鐘左右，或顯示數值穩定。如圖所示：

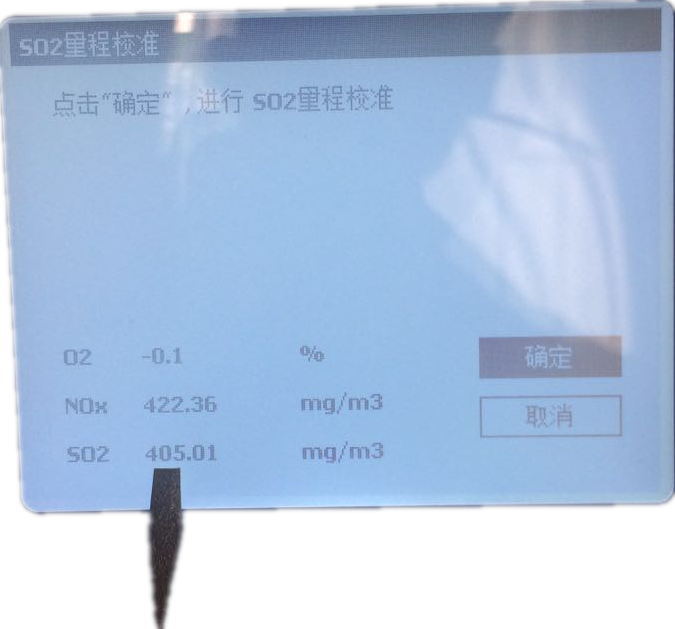

4.2.3按SPAN鍵，進入以下界面，選擇SO2，按ENTER鍵進行量程校準：

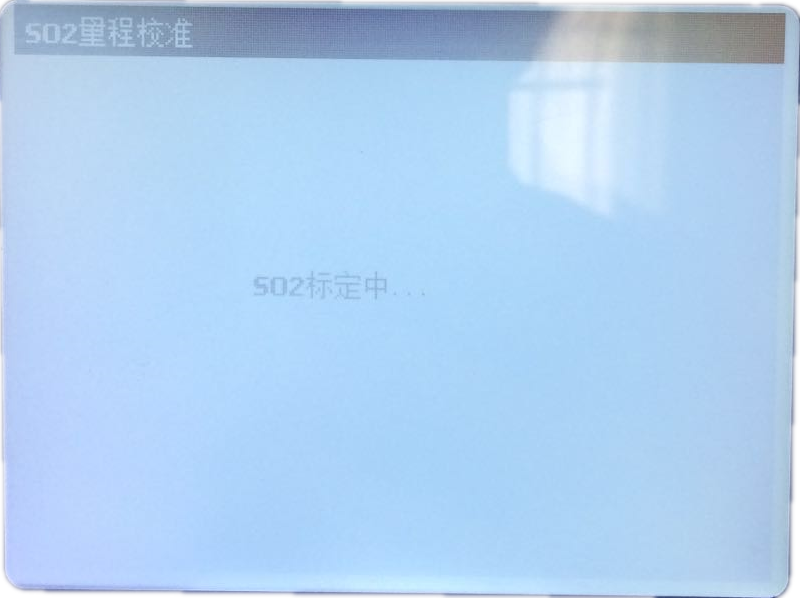

4.2.4 SO2量程校準中界面：

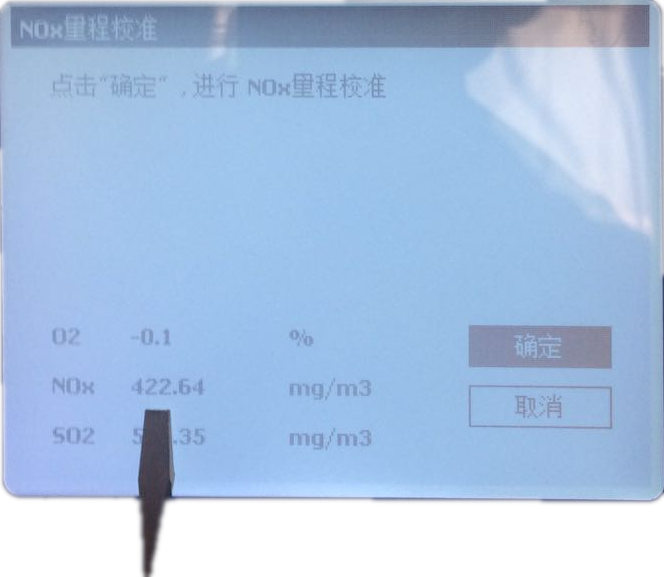

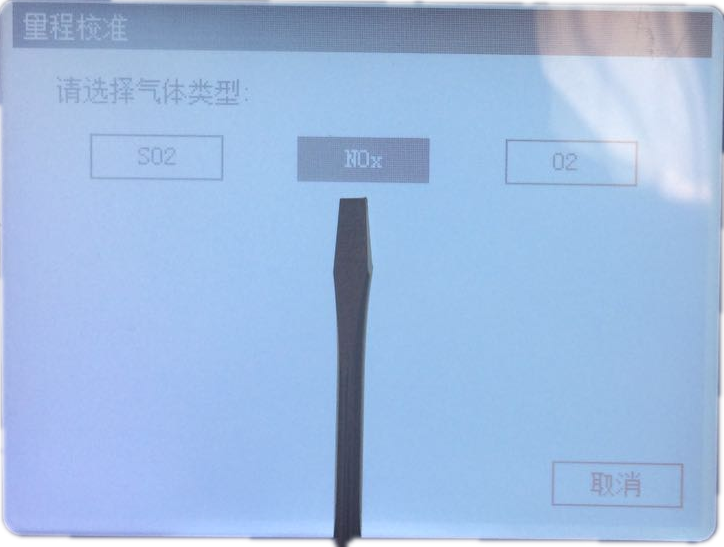

4.2.5按ESC鍵，返回上一級，選擇NOx，按ENTER鍵進行量程校準：

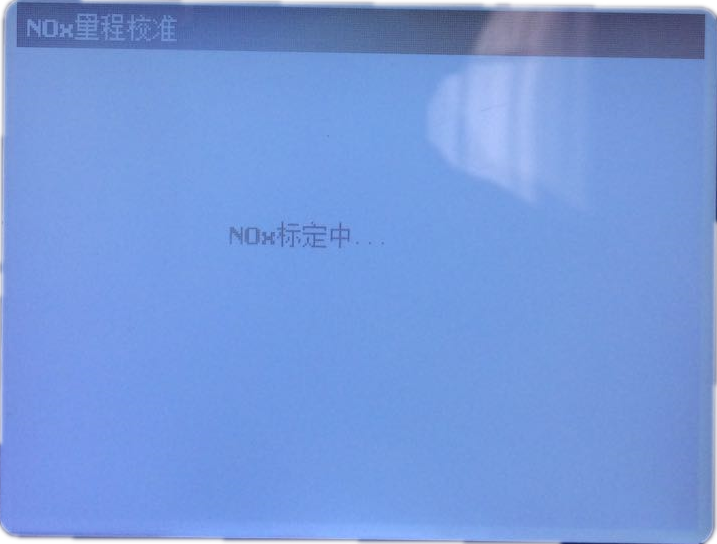

4.2.6 NOx量程校準中界面：

以上就是零點和量程校準的整個操作過程，接下來撤掉標準氣就可以了。

五、因為煙氣分析儀具有自動抽空氣調零功能，要啟動煙氣分析儀里面的電磁閥和抽氣泵。接下來就把（3.2）調零界面中的調零通氣類型按左移鍵或右移鍵修改成空氣，再把（3.7）繼電器輸出設置中的把繼電器8的無修改成調零。調整完之后，返回到主界面就可以了。

六、測量

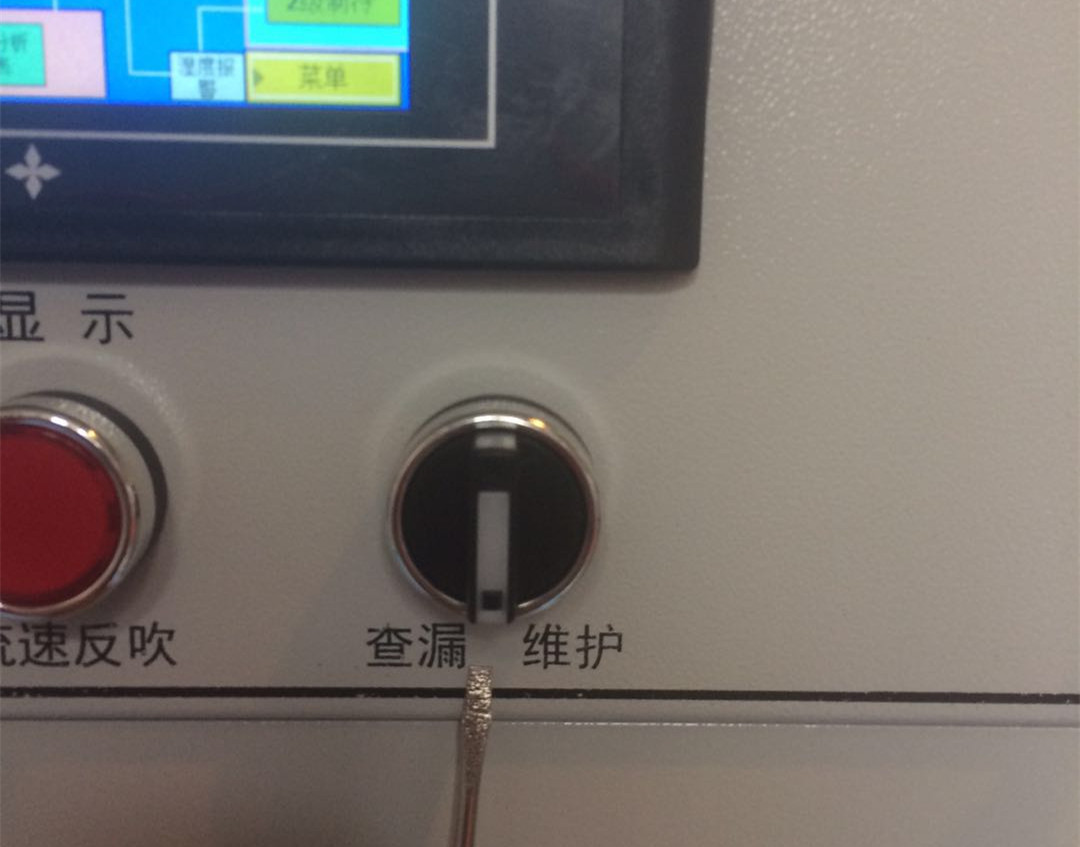

以上操作完后，把校準氣調節順時針旋轉關閉，然后把維護檔順時針調到中間就可以正常測量了。
