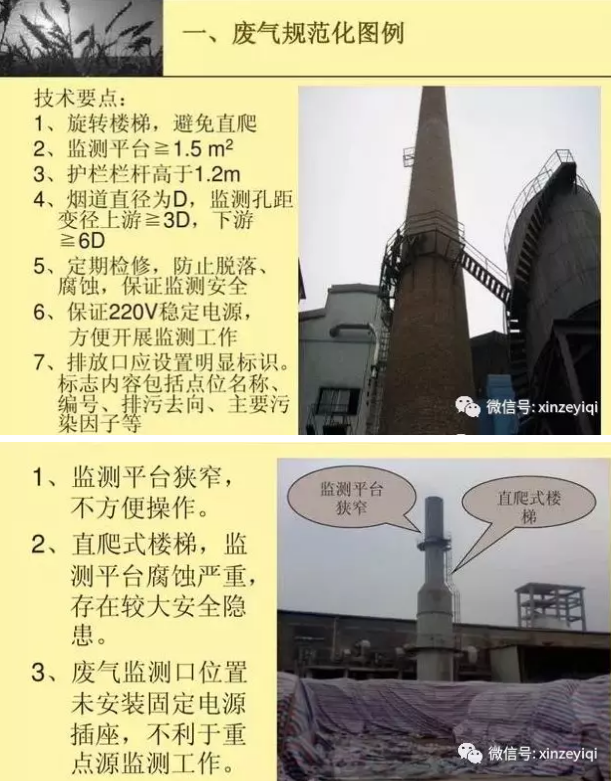

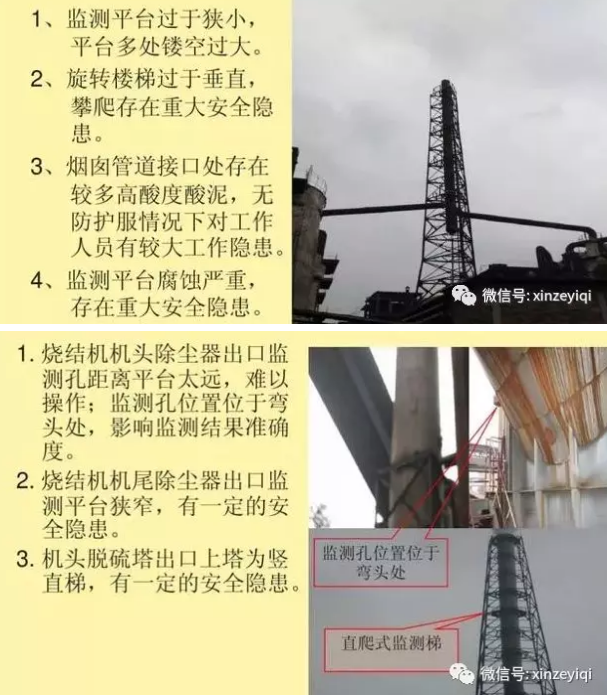

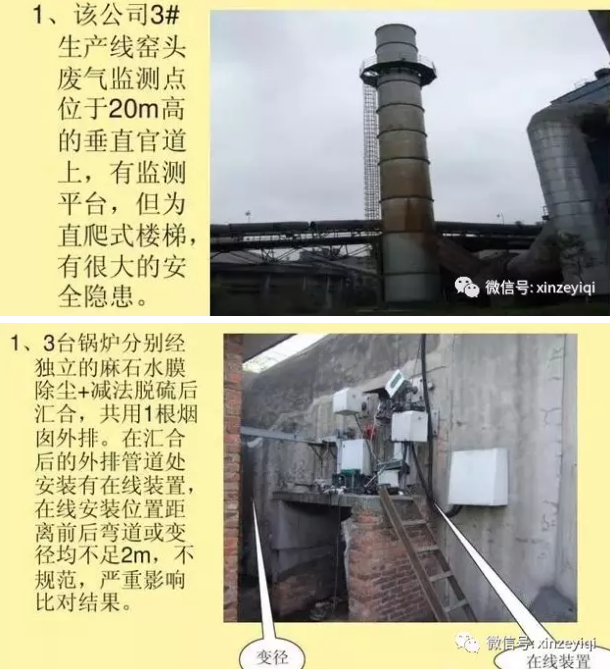

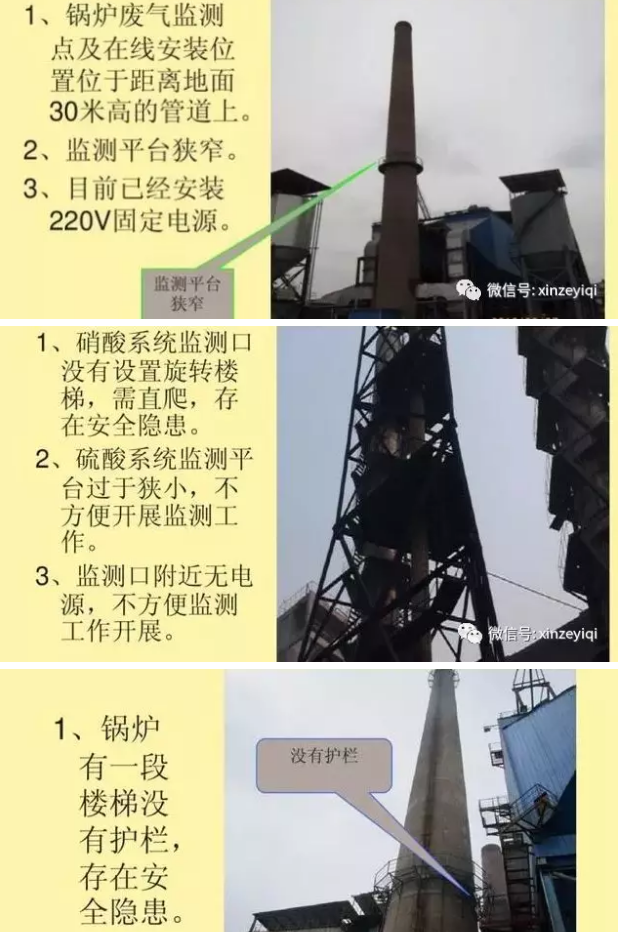

為配合國家固定污染物綜合排放標準的實施，對總量控制項目顆粒物粉塵、二氧化硫SO2實施排放總量監測，監控排污企業達標排放，國家環?？偩忠蟾髋盼燮髽I(yè)必須安裝CEMS煙氣在線連續監測系統，預留安裝CEMS在線監測的位置，以下幾張圖是不合格示例。

?  為何要對CEMS監測位置進行選擇

    主要原因是煙塵和流速的測量需要一個穩定的流場，不穩定的流場中的旋流和渦流會使煙塵的分布不均勻，會使流速劇烈的變化。因為常用測煙塵的方法是一個線測量或一段線測量，即用測量一條線或一段線的數據來反映整個測量斷面的數值；常用測流速的方法是一個點的測量，即用測量一個點的數據來反映整個測量斷面的數值。所以要是CEMS所測量的數據要有代表性，反映或接近于真實值，就必須選擇一個煙氣流場比較穩定的斷面。



?  國家標準規范對CEMS在線監測位置的規定

顆粒物粉塵儀CEMS的安裝位置

1、顆粒物粉塵儀CEMS應安裝在能反映顆粒物狀況的有代表性的位置上，優先安裝在垂直管段

2、位于所有顆粒物控制設備的下游，且監測位置處不漏風

3、光學原理的顆粒物CEMS所在測定位置沒有水滴和水霧，且不受光線的影響

4、便于日常維護，安裝位置易于接近，有足夠的空間，便于清潔光學鏡頭、檢查和調整光路準值、檢測儀器性能和更換部件等。

5、測定位置應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和局上述部件上游方向不小于2倍直徑處，當安裝位置不能滿足要求時，應盡可能選擇氣流穩定的斷面，但安裝位置前直管段的長度必須大于安裝位置后管段的長度。

氣態污染物CEMS的安裝位置

1、位于氣態污染物混合均勻的位置，該處測得的氣態污染物的濃度和排放率能代表固定污染源的排放。

2、便于日常維護，安裝位置易于接近，有足夠的空間，便于清潔光學鏡頭、檢查和調整光路準值、檢測儀器性能和更換部件等。

3、安裝位置應設置在距最近的控制裝置，產生污染物和污染物的濃度或排放率可能發生變化部位下游不小于2倍煙道或管道直徑。

4、離煙氣排口或控制裝置上游不小于半倍煙道或管道直徑。

流速連續測量系統的安裝位置

1、安裝位置不得影響顆粒物和氣態污染物CEMS的測定+

2、便于日常維護，安裝位置易于接近，有足夠的空間，便于檢測儀器性能和更換部件等。

3、測定位置應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和局上述部件上游方向不小于2倍直徑處，當安裝位置不能滿足要求時，應盡可能選擇氣流穩定的斷面，但安裝位置前直管段的長度必須大于安裝位置后管段的長度。



?  幾種不同現場情況監測點選擇說明



      按照CEMS國家規范的說明，安裝CEMS最好是安裝在垂直管段上即安裝在煙囪上，必須滿足現場有6倍煙囪或煙道當量直徑的直管段，根據已經安裝過在線監測 設備的經驗，我們在考慮安裝位置的時候不只是考慮煙氣流暢穩定的因素，還必須要考慮安裝和日常維護的方便性。另外考慮的一個因素是盡量減少投資。

現場情況一：監測點選擇安裝在煙囪上的現場

1、有電梯或旋轉梯可上到平臺處。

2、最低處的平臺或?qū)⒁罱ǖ钠脚_能容易上去（絕對不能是靠煙囪本身的直爬梯上去的）。

3、最低處的平臺離煙道入口的距離要滿足一定的距離--4倍煙囪的直徑。

滿足以上條件CEMS監測點位置可安裝在煙囪上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。



現場情況二：監測點選擇安裝在煙道上的現場

1、選擇安裝在引風機之后的主煙道

1）不能滿足安裝在煙囪上的條件。

2）煙道直管段的長度要滿足有6倍以上煙道當量直徑，并且不能變徑。

3）有扶梯等能直接到達煙道測點處。

滿足以上條件CEMS監測點位置可安裝在引風機之后的主煙道上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。

2、選擇安裝在引風機之前的主煙道

1）不能滿足安裝在煙囪上的條件。

2）引風機之后主煙道的直管段的長度不滿足有6倍以上煙道的當量直徑。

3）引風機之前煙道的直管段長度滿足6倍以上煙道的當量直徑，并且不變徑。

4）有扶梯等能直接到達煙道測點處。

滿足以上條件CEMS監測點位置可安裝在引風機之前的煙道上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。

3、選擇安裝在引風機前后的主煙道

1）不能滿足安裝在煙囪上的條件。

2）引風機之后主煙道的直管段的長度不滿足有6倍以上煙道的當量直徑。

3）引風機之前2條支煙道的直管段長度均滿足6倍以上煙道的當量直徑，并且不變徑。

4）有扶梯等能直接到達煙道測點處。

    滿足以上條件CEMS監測點位置可安裝在引風機之前和之后的煙道上，即煙氣取樣探頭安裝在引風機之后的主煙道上，煙塵測試儀和煙氣參數測試儀選擇安裝引風機之前2條支煙道上。





綜上所述，選擇CEMS的監測點的原則可遵從如下原則：

★要盡量選擇滿足國家標準規定的點位

★盡量用少的儀器達到測量要求

★要盡量選擇能反映真實值的點位

★盡量選擇適合于安裝和運行維護方便的點位

★要盡量選擇滿足設備本身要求的點位
