國標《固定源廢氣監測技術規范》（HJ/T397-2007）和《固定污染源排氣中顆粒物測定與氣態污染采樣方法》（GB/T16157-1996）中對廢氣監測采樣位置、采樣平臺和采樣孔做出了設置規定。

山東的各企業，還需參考山東省地方標準《固定污染源廢氣監測點位設置技術規范》的規定，進行如下設置。

一、采樣位置

國標、環境要求

  1.采樣位置應避開對測試人員操作有危險的場所。

2.采樣位置應優先選擇在垂直管段,應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑,和距上述部件上游方向不小于3倍直徑處。對矩形煙道,其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣斷面的氣流速度最好在5m/s以上。

3.測試現場空間位置有限,很難滿足上述要求時,可選擇比較適宜的管段采樣,但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍,并應適當增加測點的數量和采樣頻次。

4.對于氣態污染物,由于混合比較均勻,其采樣位置可不受上述規定限制,但應避開渦流區。

如果同時測定排氣流量,采樣位置仍按2選取。

山東省補充要求

新建污染源監測斷面的設置應滿足【上述國標2】的要求?，F有污染源監測斷面的設置無法滿足【上述國標2】的要求時，應選擇監測斷面前直管段長度大于監測斷面后直管段長度的斷面，并采取相應措施，確保監測斷面廢氣分布相對均勻。廢氣分布均勻程度判定按照HJ 75中7.1.2.3的規定執行。



二、采樣平臺



國標、環境要求

采樣平臺應有足夠的工作面積使工作人員安全、方便地操作。平臺面積應不小于1.5m²,并設有1.1m高的護欄和不低于10cm的腳部擋板,采樣平臺的承重應不小于200kg/m,采樣孔距平臺面約為1.2m～1.3m。

山東省補充要求

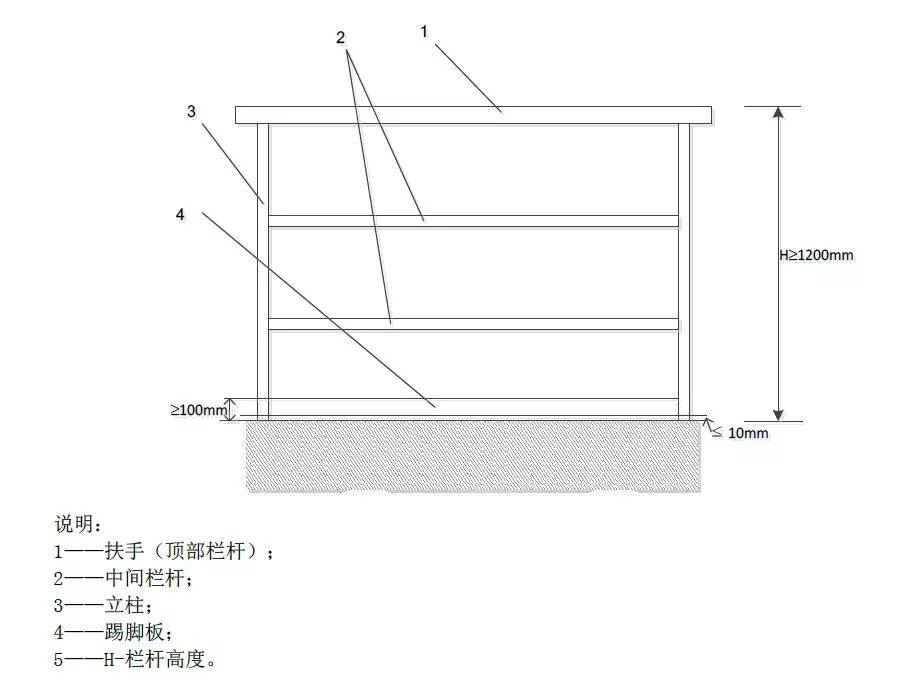

1、距離墜落高度基準面 0.5 m 以上的監測平臺及通道的所有敞開邊緣應設置防護欄桿，防護欄桿的高度應≥1.2 m。

3、 監測平臺的防護欄桿應設置踢腳板，踢腳板應采用不小于100 mm×2 mm 的鋼板制造，其頂部在平臺面之上高度應≥100 mm，底部距平臺面應≤10 mm。

4、 防護欄桿的設計載、 監測平臺及通道制造安裝應符合 GB 4053.3 要求。

5、監測平臺結構要求：

1）監測平臺應設置在監測孔的正下方 1.2 m～1.3 m 處，應永久、安全、便于監測及采樣。

2）監測平臺周圍空間應保證測試人員正常方便操作監測設備或采樣裝置。

3）監測平臺可操作面積應≥2 m²,單邊長度應≥1.2 m，且不小于監測斷面直徑（或當量直徑）的 1/3。若監測斷面有多個監測孔且水平排列，則監測平臺區域應涵蓋所有監測孔；若監測斷面有多個監測孔且豎直排列，則應設置多層監測平臺。通往監測平臺的通道寬度應≥0.9 m。

4）監測平臺地板應采用厚度≥4 mm的花紋鋼板或鋼板網鋪裝（孔徑小于10 mm×20 mm），監測平臺及通道的載荷應≥3 kN/m²。

5、其他要求

1）監測平臺應設置220 V低壓配電箱，內設漏電保護器、至少配備2個16 A插座和2個10 A插座，保證監測設備所需電力。配備夜間照明設施。

2） 監測平臺附近有造成人體機械傷害、灼燙、腐蝕、觸電等危險源的，應在監測平臺相應位置設置防護裝置。監測平臺上方有墜落物體隱患時，應在監測平臺上方3 m高處設置防護裝置。防護裝置的設計與制造應符合GB/T 8196要求。

3） 排放劇毒、致癌物及對人體有嚴重危害物質的監測點位應配備相應安全防護裝備。



三、采樣孔設置

國標、環境要求

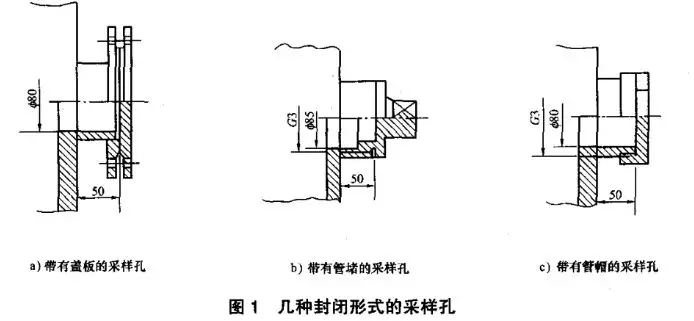

1.在選定的測定位置上開設采樣孔,采樣孔的內徑應不小于80mm,采樣孔管長應不大于50 mm。不使用時應用蓋板、管堵或管帽封閉(圖1)。當采樣孔僅用于采集氣態污染物時,其內徑應不小于40mm。

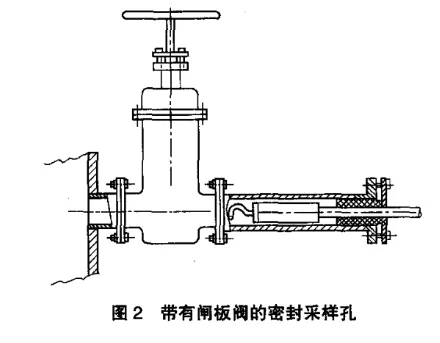

2.對正壓下輸送高溫或有毒氣體的煙道,應采用帶有閘板閥的密封采樣孔(圖2)。

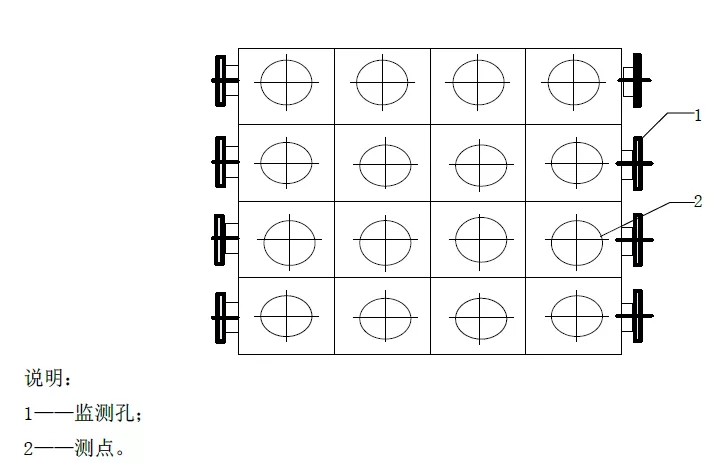

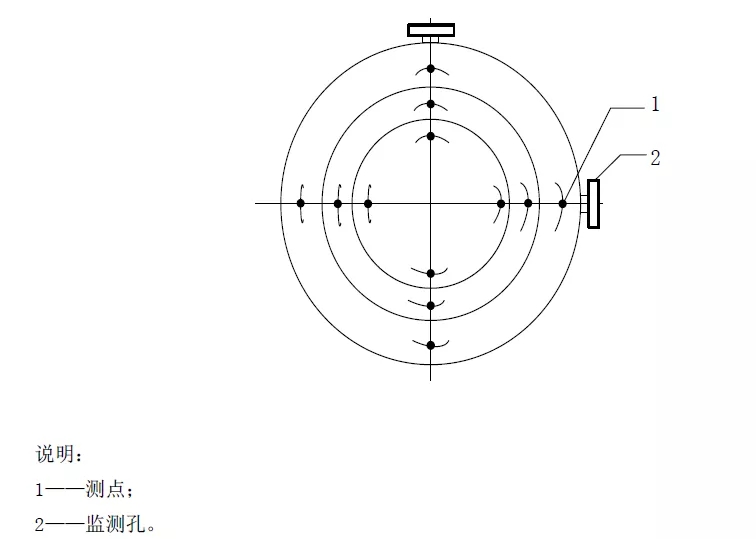

3.對圓形煙道,采樣孔應設在包括各測點在內的互相垂直的直徑線上(見下圖)。對矩形或方形煙道,采樣孔應設在包括各測點在內的延長線上(見下圖)。

山東省補充要求

1、在選定的監測斷面上開設監測孔，監測孔的內徑應≥90 mm。監測孔在不使用時應用蓋板或管帽封閉，使用時應易打開。

2、煙道直徑≤1 m 的圓形煙道，設置一個監測孔；煙道直徑大于1 m 不大于4 m 的圓形煙道，設置相互垂直的兩個監測孔；煙道直徑＞4 m 的圓形煙道，設置相互垂直的4 個監測孔。

四、監測梯及標識牌設置

山東省補充要求

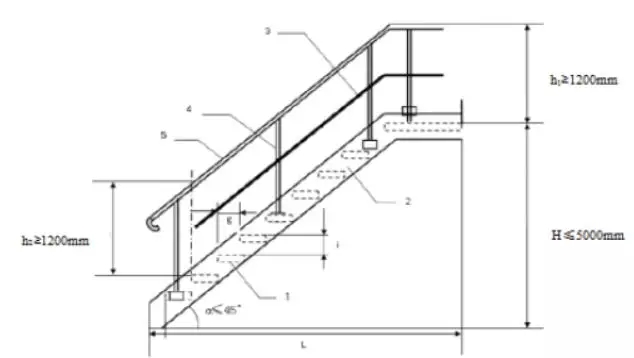

2、 監測平臺與墜落高度基準面之間距離超過2 m時，不應使用直梯通往監測平臺，應安裝固定式鋼斜梯、轉梯或升降梯到達監測平臺。梯子無障礙寬度≥0.9 m，梯子傾角不超過45度。每段斜梯或轉梯的最大垂直高度不超過5 m，否則應設置緩沖平臺，緩沖平臺的技術要求同監測平臺。

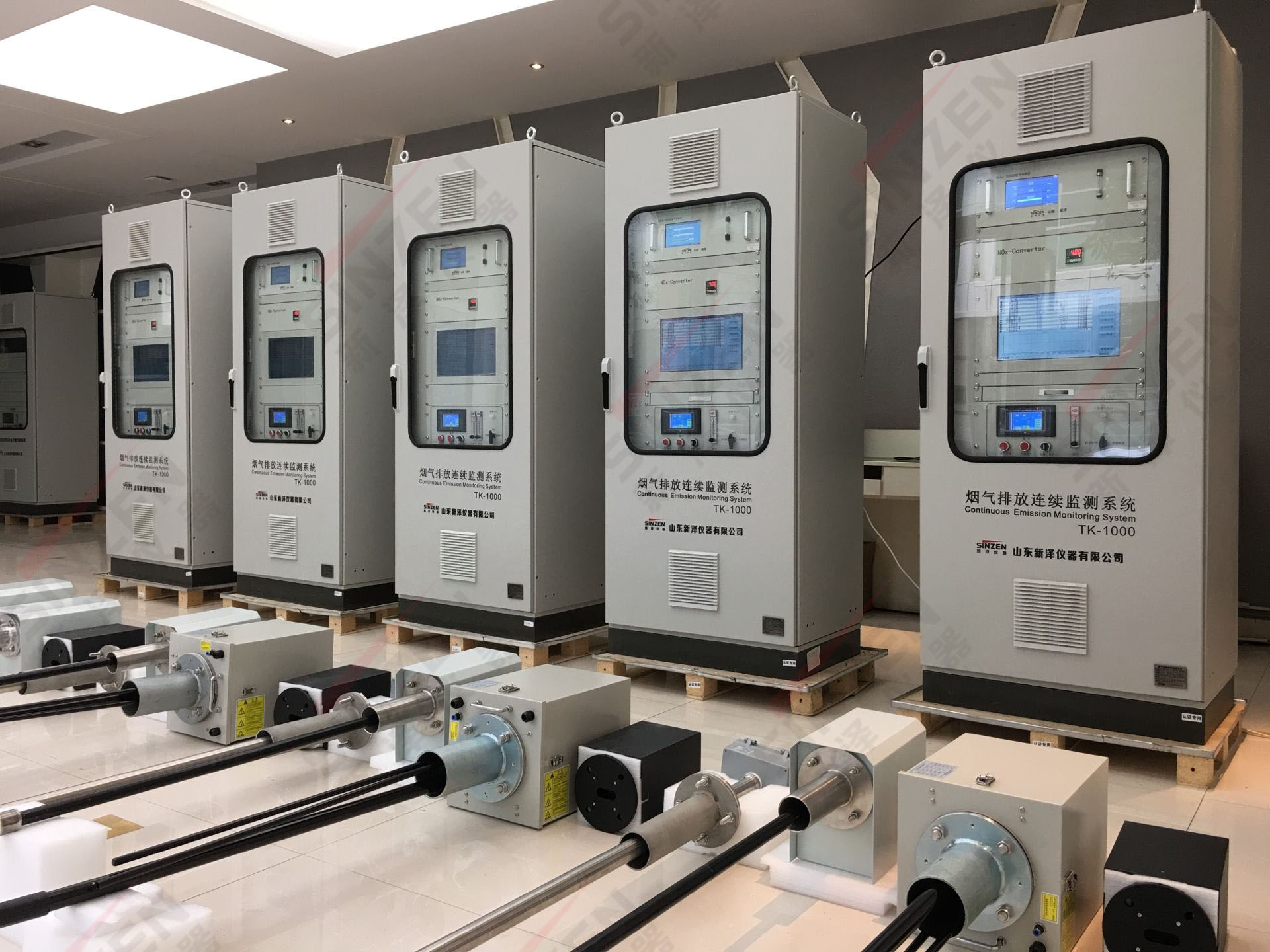

3、 監測平臺距地面高度≥20 m，且按照相關管理規定需要安裝自動監控設備的外排口監測點位，應設置通往監測平臺的固定式升降梯。

4、監測點標識牌：

1）監測點位應設置監測點位標志牌，標志牌分為提示性標志牌和警告性標志牌兩種。標志牌應涵蓋監測點位基本信息。提示性標志牌用于向人們提供某種環境信息，警告性標志牌還用于提醒人們注意污染物排放可能會造成危害。

2） 監測點位標志牌的技術規格及信息內容遵照附錄A規定，其中點位編號遵照附錄B的規定。

3） 一般性污染物監測點設置提示性標志牌。排放劇毒、致癌物及對人體有嚴重危害物質的監測點設置警告性標志牌。

4） 標志牌設置在距污染物監測斷面較近且醒目處，并能長久保留。

5） 排污單位可根據監測點位情況，設置立式或平面固定式標志牌。

6）標志牌右下角應設置與標志牌圖案總體協調、符合山東省排污口信息化、網絡化管理技術要求的二維碼，二維碼編碼的技術要求應符合GB/T 18284的規定。監測點位信息變化時，應及時更換二維碼。

7） 監測點位二維碼信息應包括排污單位名稱、地址、企業法人、聯系電話、監測排口性質和數量、點位編碼、監測點位的地理定位信息、排放的主要污染物種類、設施投運時間等有關資料。
