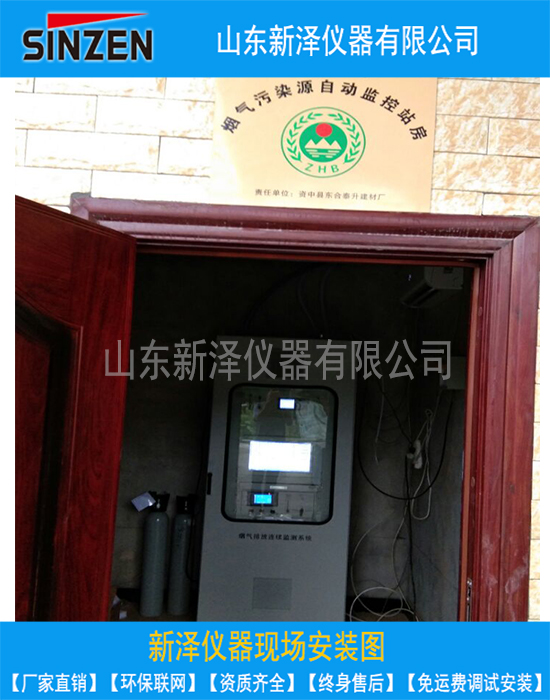

固定污染源煙氣排放監測防爆分析站房（小屋）-一下簡稱防爆站房，是用于：固定污染源排放的顆粒物和（或）氣態污染物的排放濃度和排放量進行連續、實時的自動監測，煙氣排放連續監測CEMS、固定污染源VOCs在線監測等。

防爆站房（小屋）技術要求

1.室外的CEMS防爆監測站房與采樣點之間距離應盡可能近，原則上不超過 70m。

2.防爆監測站房的基礎荷載強度應≥2000kg/m2。若站房內僅放置單臺機柜，面積應≥2.5×2.5m2。若同一站房放置多套分析儀表的，每增加一臺機柜，站房面積應至少增加 3m2，便于開展運維操作。站房空間高度應≥2.8m，站房建在標高≥0m 處。

3.防爆監測站房內應安裝空調和采暖設備，室內溫度應保持在（15～30）℃，相對濕度應≤60%，空調應具有來電自動重啟功能，站房內應安裝排風扇或其他通風設施。

4.防爆監測站房內防爆配電箱功率能夠滿足儀表實際要求，功率不少于 8 kW，至少預留三孔插座 5個、穩壓電源 1 個、UPS 電源一個。

5.防爆監測站房內應配備不同濃度的有證標準氣體，且在有效期內。標準氣體應當包含零氣（即含二氧化硫、氮氧化物濃度均≤0.1μmol/mol 的標準氣體，一般為高純氮氣，純度≥99.999%；當測量煙氣中二氧化碳時，零氣中二氧化碳≤400μmol/mol，含有其他氣體的濃度不得干擾儀器的讀數）和CEMS 測量的各種氣體（SO 、NO 、O ）的量程標氣，以滿足日常零點、量程校準、校驗的需要。低濃度標準氣體可由高濃度標準氣體通過經校準合格的等比例稀釋設備獲得（精密度≤1%），也可單獨配備。

6.在線監測分析站房應有必要的防水、防潮、隔熱、保溫措施，在特定場合還應具備防爆功能。

7.監測站房應具有能夠滿足 CEMS 數據傳輸要求的通訊條件。





防爆在線監測分析站房（小屋）安裝

1.防爆站房需安裝于固定污染源排放防爆控制設備的下游和比對監測斷面上游；

2.不受環境光線和電磁輻射的影響；

3.煙道振動幅度盡可能??；

4.安裝位置應盡量避開煙氣中水滴和水霧的干擾，如不能避開，應選用能夠適用的檢測探頭及儀器；

5.安裝位置不漏風；

6.安裝CEMS防爆分析小屋（站房）的工作區域應設置一個防水防爆配電箱，內設漏電保護器、不少于 2個 10A 插座，保證防爆監測設備所需電力；

7.防爆分析小屋布置采樣平臺與采樣孔；

①采樣或監測平臺長度應≥2m，寬度應≥2m 或不小于采樣槍長度外延 1m，周圍設置 1.2m 以上的安全防護欄，有牢固并符合要求的安全措施，便于日常維護（清潔光學鏡頭、檢查和調整光路準直、檢測儀器性能和更換部件等）和比對監測。

②采樣或監測平臺應易于人員和監測儀器到達，當采樣平臺設置在離地面高度≥2m的位置時，應有通往平臺的斜梯（或 Z 字梯、旋梯），寬度應≥0.9m；當采樣平臺設置在離地面高度≥20m 的位置時，應有通往平臺的升降梯。

③當CEMS在線分析小屋（站房）安裝在矩形煙道時，若煙道截面的高度＞4m，則不宜在煙道頂層開設參比方法采樣孔；若煙道截面的寬度＞4m，則應在煙道兩側開設參比方法采樣孔，并設置多層采樣平臺。

⑤在CEMS防爆分析站房監測斷面下游應預留參比方法采樣孔，采樣孔位置和數目按照 GB/T16157 的要求確定?，F(xiàn)有污染源參比方法采樣孔內徑應≥80mm，新建或改建污染源參比方法采樣孔內徑應≥90mm。在互不影響測量的前提下，參比方法采樣孔應盡可能靠近CEMS 監測斷面。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔。

防爆站房采樣

1.防爆站房應優先選擇在垂直管段和煙道負壓區域，確保所采集樣品的代表性。

2.分析站房測定位置應避開煙道彎頭和斷面急劇變化的部位。對于圓形煙道，顆粒物 CEMS和流速 CMS，應設置在距彎頭、閥門、變徑管下游方向≥4 倍煙道直徑，以及距上述部件上游方向≥2 倍煙道直徑處；氣態污染物 CEMS，應設置在距彎頭、閥門、變徑管下游方向≥2 倍煙道直徑，以及距上述部件上游方向≥0.5 倍煙道直徑處。對于矩形煙道，應以當量直徑計，其當量直徑按式（1）計算。

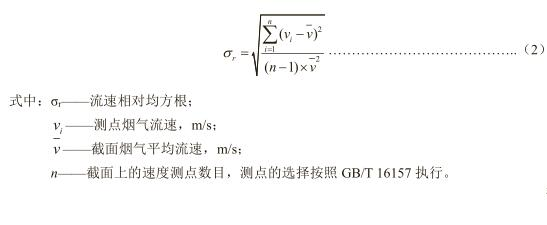

3.對于新建排放源，防爆站房采樣平臺應與排氣裝置同步設計、同步建設，確保采樣斷面滿足采樣位置標準的要求；對于現有排放源，當無法找到滿足采樣位置標準時，應盡可能選擇在氣流穩定的斷面安裝CEMS采樣或分析探頭，并采取相應措施保證監測斷面煙氣分布相對均勻，斷面無紊流。對煙氣分布均勻程度的判定采用相對均方根σ 法，當σ ≤0.15 時視為煙氣分布均勻，按照下圖方式計算：

防爆站房煙氣采樣計算方式

4.為了便于顆粒物和流速參比方法的校驗和比對監測，CEMS防爆站房不宜安裝在煙道內煙氣流速＜5m/s 的位置。

5.若一個固定污染源排氣先通過多個煙道或管道后進入該固定污染源的總排氣管時，應盡可能將CEMS防爆站房安裝在總排氣管上，但要便于用參比方法校驗CEMS；不得只在其中的一個煙道或管道上安裝CEMS，并將測定值作為該源的排放結果；但允許在每個煙道或管道上安裝 CEMS。

6.固定污染源煙氣凈化設備設置有旁路煙道時，應在旁路煙道內安裝CEMS或煙溫、流量 CMS。將其數據實時的傳送指防爆站房用做分析檢測與預警。





防爆站房安裝要求

1.CEMS防爆站房安裝應符合GB50093、GB50168的規定。

2.施工單位應熟悉CEMS防爆分析站房的原理、結構、性能，編制施工方案、施工技術流程圖、設備技術文件、設計圖樣、監測設備及配件貨物清單交接明細表、施工安全細則等有關文件。

3.分析小屋設備技術文件應包括資料清單、產品合格證、機械結構、電氣、儀表安裝的技術說明書、裝箱清單、配套件、外購件檢驗合格證和使用說明書等。

4.在線分析防爆站房設計圖樣應符合技術制圖、機械制圖、電氣制圖、建筑結構制圖等標準的規定。

5.防爆站房安裝前的清理、檢查及保養應符合以下要求。

①按交貨清單和安裝圖樣明細表清點檢查設備及零部件，缺損件應及時聯系生產廠家更換或補發。

②運轉部件如：取樣泵、壓縮機、監測儀器等，滑動部位均需清洗、注油潤滑防護。

③因運輸造成變形的儀器、設備的結構件應校正，并重新涂刷防銹漆及表面油漆，保養完畢后應恢復原標記。

6.現場防爆小屋連接材料（墊片、螺母、螺栓、短管、法蘭等）為焊件組對成焊時，壁（板）的錯邊量應符合以下要求：

①管子或管件對口、內壁齊平，最大錯邊量≥1 mm；

②防爆站房采樣孔的法蘭與連接法蘭幾何尺寸極限偏差不超過±5 mm，法蘭端面的垂直度極限偏差≤0.2%；

③ 采用透射法原理顆粒物監測儀器發射單元和顆粒物監測儀反射單元，測量光束從發射孔的中心出射到對面中心線相疊合的極限偏差≤0.2%。

7.防爆站房從探頭到分析儀的整條采樣管線的鋪設應采用橋架或穿管等方式，保證整條管線具有良好的支撐。管線傾斜度≥5º，防止管線內積水，在每隔 4～5 m 處裝線卡箍。當使用伴熱管線時應具備穩定、均勻加熱和保溫的功能；其設置加熱溫度≥120℃，且應高于煙氣露點溫度 10℃以上，其實際溫度值應能夠在防爆正壓柜系統中顯示查詢。

8.防爆站房電纜橋架安裝應滿足最大直徑電纜的最小彎曲半徑要求。電纜橋架的連接應采用連接片。防爆配電箱、控制箱套管應采用鋼管和 PVC 管材質配線管，其彎曲半徑應滿足最小彎曲半徑要求。

9.防爆站房應將動力與信號電纜分開敷設，保證電纜通路及電纜保護管的密封，自控電纜應符合輸入和輸出分開、數字信號和模擬信號分開的配線和敷設的要求。

10.安裝精度和連接部件坐標尺寸應符合技術文件和圖樣規定；防爆監測站房儀器應排列整齊，監測儀器頂平直度和平面度應不大于 5mm，監測儀器牢固固定，可靠接地。二次接線正確、牢固可靠，配導線的端部應標明回路編號。配線工藝整齊，綁扎牢固，絕緣性好。

11.正壓防爆房各連接管路、法蘭、閥門封口墊圈應牢固完整，均不得有漏氣、漏水現象。保持所有管路暢通，保證氣路閥門、排水系統安裝后應暢通和啟閉靈活。自動監測系統空載運行24h后，管路不得出現脫落、滲漏、振動強烈現象。

12.防爆站房反吹氣應為干燥清潔氣體，反吹系統應進行耐壓強度試驗，試驗壓力為常用工作壓力的 1.5 倍。

13.防爆正壓電氣控制和電氣負載設備的外殼防護應符合 GB 4208 的技術要求，戶內達到防護等級 IP24 級，戶外達到防護等級 IP54 級。

14.防雷、絕緣要求

①防爆站房內系統儀器設備的工作電源應有良好的接地措施，接地電纜應采用大于 4 mm2 的獨芯護套電纜，接地電阻小于 4Ω，且不能和避雷接地線共用。

②防爆平臺、防爆監測站房、防爆配電設備、正壓防爆柜、防爆儀表箱和設備金屬外殼、管纜屏蔽層和套管的防雷接地，可利用廠內區域保護接地網，采用多點接地方式；廠區內不能提供接地線或提供的接地線達不到要求的，應在防爆站房附近重做接地裝置。

③防爆監測站房的防雷系統應符合 GB 50057 的規定。電源線和信號線設防雷裝置。

④防爆站房電源線、信號線與避雷線的平行凈距離≥1 m，交叉凈距離≥0.3 m。

⑤由煙囪或主煙道上數據柜引出的數據信號線要經過避雷器引入防爆站房，應將避雷器接地端同站房保護地線可靠連接。

⑥防爆站房信號線為屏蔽電纜線，屏蔽層應有良好絕緣，不可與機架、柜體發生摩擦、打火，屏蔽層兩端及中間均需做接地連接。
