2012－2016年國(guó)內(nèi)手機(jī)金屬外殼滲透率

   近幾年來(lái),隨著智能機(jī)出貨的持續(xù)增長(zhǎng),國(guó)內(nèi)手機(jī)品牌開(kāi)始大規(guī)模導(dǎo)入金屬機(jī)殼,使得手機(jī)金屬機(jī)殼的滲透率持續(xù)攀升。據(jù)有關(guān)專業(yè)機(jī)構(gòu)分析,預(yù)計(jì)智能機(jī)金屬殼這一市場(chǎng)規(guī)模將會(huì)持續(xù)擴(kuò)大,至2016年會(huì)達(dá)到2012年15倍以上的市場(chǎng)規(guī)模。

國(guó)內(nèi)手機(jī)金屬外殼用表面處理分布情況

國(guó)內(nèi)手機(jī)金屬外殼常用的表面處理主要包括：陽(yáng)極氧化、噴涂、拋光／噴砂／拉絲等。其中陽(yáng)極氧化應(yīng)用最為廣泛，占比高達(dá)60%，；噴涂處理次之，占到總的25%左右；拋光／噴砂／拉絲約占10%。

一、為什么陽(yáng)極氧化的優(yōu)點(diǎn)

1.和噴漆相比，陽(yáng)極氧化有一下優(yōu)點(diǎn)：

   陽(yáng)極氧化膜厚度很?。?yáng)極氧化膜厚度是微米級(jí)別，噴漆厚度是陽(yáng)極氧化膜的2-3個(gè)數(shù)量級(jí)），有利于手機(jī)的輕薄設(shè)計(jì)；陽(yáng)極氧化膜表面硬度高（一般可達(dá)到HRC30度，硬質(zhì)陽(yáng)極可達(dá)到HRC 50度），從而不易脫落、磨損；導(dǎo)熱性能好，有利于機(jī)身的散熱。

2.和拋光／噴砂／拉絲相比，陽(yáng)極氧化有一下優(yōu)點(diǎn)：

   陽(yáng)極氧化能夠得到更多的色彩，從而可以多元化設(shè)計(jì)；抗腐蝕性能強(qiáng)，能很大程度減少人體汗?jié)n對(duì)金屬機(jī)身的腐蝕。

二、陽(yáng)極氧化的缺點(diǎn)

   陽(yáng)極氧化雖然受到消費(fèi)者的歡迎，但有一個(gè)致命的缺點(diǎn)：它并不適用于所有的金屬。說(shuō)的更直白一點(diǎn)，目前只有金屬鋁的陽(yáng)極效果非常好（一般來(lái)講，要得到良好的氧化效果，鋁含量應(yīng)不低于95%）。

   在手機(jī)中框的加工過(guò)程中，壓鑄成型周期短、成本低（前提條件是較大批量的生產(chǎn)），但不能使用6063等鋁合金，目前主要使用壓鑄鋁如DM32（壓鑄鋁陽(yáng)極有沙孔等明顯的缺陷）。CNC制程對(duì)材料幾乎無(wú)特殊要求，但成型周期長(zhǎng)、成本高。

iPhone 6S的玫瑰金效果

三、如何解決陽(yáng)極氧化只能用在純鋁上？

   為了解決陽(yáng)極氧化只能應(yīng)用在高純度鋁上的問(wèn)題，眾多手機(jī)結(jié)構(gòu)件的工程師們費(fèi)勁了腦筋。目前的主流研發(fā)方向是解決壓鑄鋁的陽(yáng)極不良問(wèn)題，這并非是一個(gè)簡(jiǎn)單的課題：可能需要改變壓鑄鋁的組成和陽(yáng)極的工藝。

   然而，這里有另一個(gè)思路。這一種方法似乎更簡(jiǎn)單、更方便：BCC技術(shù)，外框?yàn)榭梢躁?yáng)極氧化的鋁合金，內(nèi)部為壓鑄鋁；這樣聰明地將兩者的難點(diǎn)繞過(guò)了，所需擔(dān)心的只有兩種金屬的結(jié)合問(wèn)題！

四、BCC技術(shù)是什么?

BCC=Bimetal Compound Casting ，中文為雙金屬?gòu)?fù)合鑄造成型。

BCC技術(shù)示意圖

   BCC技術(shù)將產(chǎn)品外觀件部分使用了6063、6061等可氧化的鋁材,而內(nèi)置結(jié)構(gòu)部分采用了DM32等壓鑄鋁,從而使產(chǎn)品達(dá)到外觀部分可氧化要求,并實(shí)現(xiàn)內(nèi)部結(jié)構(gòu)和外框的壓鑄一次成型。

五、BCC技術(shù)的工藝流程是怎樣的？

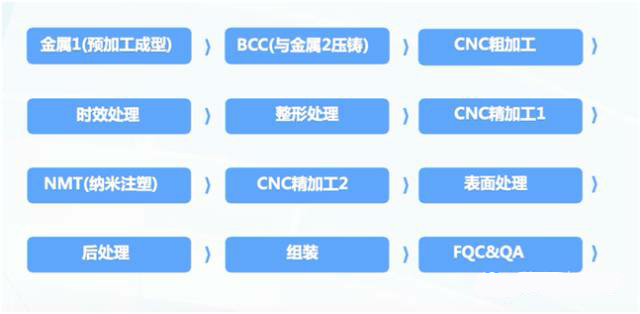

   BCC全制程主要包括以上12個(gè)步驟，除了大家熟悉的壓鑄成型、CNC加工、納米注塑、表面處理以外，還有時(shí)效處理和整形處理。

   時(shí)效處理是由于壓鑄成型時(shí)的高溫會(huì)產(chǎn)生應(yīng)力變形，需要在一定時(shí)間內(nèi)將結(jié)構(gòu)件自然冷卻，釋放殘留應(yīng)力；時(shí)效處理的參數(shù)根據(jù)產(chǎn)品而定，下面給出一個(gè)常見(jiàn)的參數(shù)：260℃、30min、自然冷卻。

   整形處理是直接熱處理或熱傳導(dǎo)方法糾正零件變形的方法。其參數(shù)根據(jù)產(chǎn)品而定，下面給出一個(gè)常見(jiàn)的參數(shù)：230℃、8-12s。

六、BCC技術(shù)有什么優(yōu)勢(shì)、缺點(diǎn)？

   和全CNC相比，BCC最大的優(yōu)點(diǎn)就是在保證表面效果（中框）的條件下，大幅度降低結(jié)構(gòu)件的加工時(shí)間，節(jié)約加工成本。另外，高純度鋁（如：6063）+壓鑄鋁可以進(jìn)行氧化、噴涂、電泳處理，SUS（或Ti）+壓鑄鋁可以進(jìn)行PVD、拉絲、拋光處理，為設(shè)計(jì)帶來(lái)了更多的可能！

   當(dāng)然，BCC技術(shù)也有缺點(diǎn)。目前來(lái)看，BCC只能應(yīng)用在類似于手機(jī)中框上，而沒(méi)法應(yīng)用在手機(jī)后蓋上（后蓋板裸露在外部，用壓鑄鋁就難以表面處理）。另外，人們對(duì)BCC技術(shù)的缺乏了解也是該技術(shù)推廣的一大難點(diǎn)。

七、BCC技術(shù)案例分享

1.SUS+壓鑄鋁

表面處理：PVD

顏色：土豪金、紳士灰、魔力黑、SUS本色

現(xiàn)狀：2015年9月1日德國(guó)上市，11月17日正式登陸中國(guó)大陸市場(chǎng)。

2.高純鋁+壓鑄鋁

表面處理：陽(yáng)極氧化

顏色：香檳金

現(xiàn)狀：2015年10月22日于波蘭上市，預(yù)計(jì)2016年1月在大陸上市。

3.高純鋁+壓鑄鋁

表面處理：陽(yáng)極氧化

顏色：銀色

現(xiàn)狀：2015年8月22日量產(chǎn)
