一、概述

　　根據《中國藥典》2020 年版二部（醫用氧技術指標：氧<99.5% 、一氧化碳<5ppm、二氧化碳 <300ppm、 水分<67ppm）標準規定，山東新澤儀器有限公司設計的TK-5000型醫用氧檢測分析系統，能夠滿足GMP的標準認證，適用于各地食品藥品監管部門對醫用氧監督檢查的檢測。

　　本系統中的分析儀表選型、配置及實現方案，保證嚴格遵照醫用氧的指標要求，所提供的分析儀表完全滿足儀表數據表提出的技術規格，并保證儀器的完整性及設計合理性。

二、檢測參數及量程

　　1、一氧化碳： 0～10ppm （可調）

　　2、二氧化碳： 0～300ppm （可調）

　　3、氧：  80～100% （可調）

　　4、水分：0～100ppm（可調）

三、系統原理

　　3.1  S2000紅外線氣體分析儀

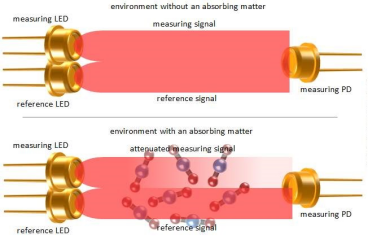

　　基本原理：S2000 型紅外線氣體分析儀屬于不分光式紅外線分析儀。其工作原理是基于某些氣體對紅外線的選擇性吸收，采用最先進的紅外波長濾波技術（GFC），可檢測超低量程氣體濃度。選用GFC/NDIR檢測技術，可有效解決交叉干擾問題，長期穩定，精確測量。與同類產品相比，該產品的最大特點是高穩定性（儀器長期工作穩定，零點漂移?。?、高可靠性和高選擇性。

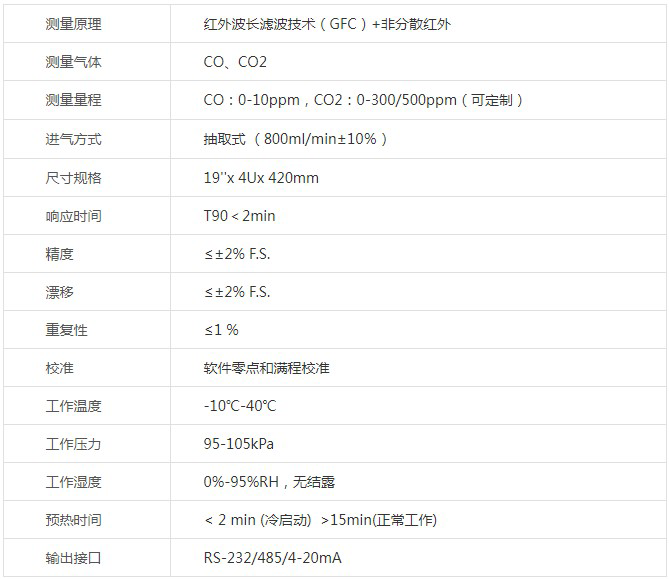

　　3.2  技術參數：

　　3.3  磁力機械式氧分析儀

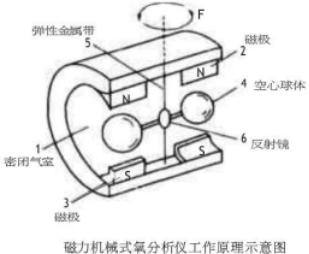

　　基本原理：其工作原理是基于氧的順磁性，一個小的逆磁性的啞鈴懸掛在非均勻磁場中，當被測氣體中有氧氣存在時，氧分子受磁場吸引導致啞鈴旋轉、補償力矩的張力要將啞鈴維持在原來的位置，張力的大小與樣氣中的氧分壓成正比。被測氣體氧含量不同，旋轉力矩和復位力矩的平衡位置就不同，也就是啞鈴的偏轉角度就不同，這樣，啞鈴偏轉角度的大小，就反映了被測氣體中氧含量的多少。對啞鈴球偏轉角度的測量，大多是采用光電系統來完成的。

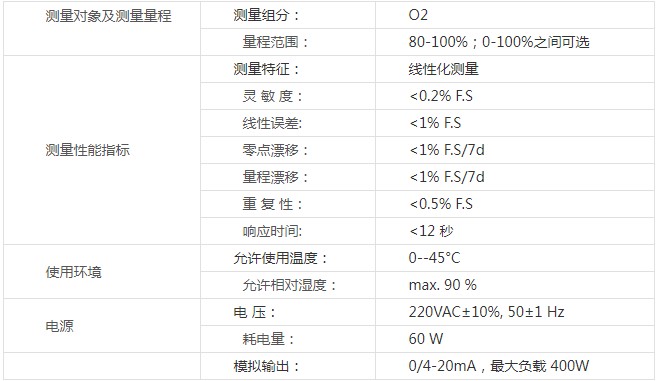

　　3.4  技術參數：

　　3.5  露點分析儀

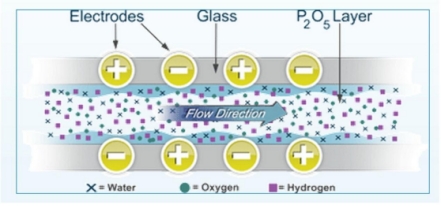

　　基本原理：傳感器采用五氧化二磷電解法原理，此傳感器由一個玻璃材質的圓柱和兩根并行的電極（通常由鉑或銠金屬絲制成）組成，并在兩根電極之間涂有很薄的一層磷酸膜層。在兩電極間施加一直流電壓，氣體中的水分被作為吸濕劑的五氧化二磷膜層連續吸收，生成磷酸，并被電解為氫和氧，同時五氧化二磷得以再生。通過連續的電解過程，在樣氣的水分含量與電解后的水分之間建立平衡，電解電流與樣氣中水分含量成比例。

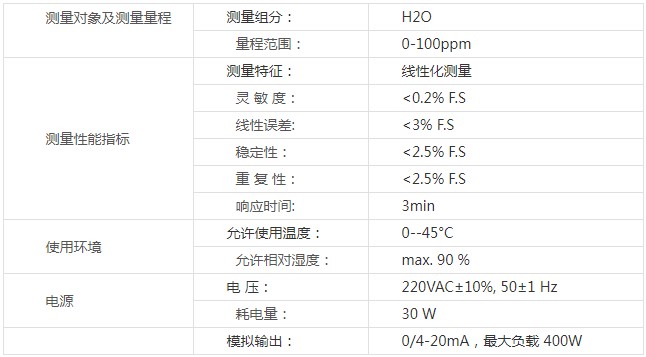

　　3.6  技術參數：

四、系統優勢

　　1、采用一體工控機，可四組分動態同顯：濃度值、動態曲線等；

　　2、 觸摸屏操作，方便便捷，數據存儲量大，可根據用戶要求，更新數據打印表格格式；

　　3、樣氣入口壓力、減壓后的出口壓力，也分別動態顯示在屏幕上；

　　4、儀器標定方便快捷，定期校準能有效提高儀器的測量精度；

　　5、所有樣氣預處理部件均采用禁油處理，符合高氧氣體分析成套規范；

　　6、樣氣預處理管線設計，有效提高儀器的響應時間及儀器的使用安全；

　　7 、系統樣品取樣采用低壓（～1.6MPa）和高壓（1.6-15MPa）兩種壓力范圍內，進行單級減壓或兩級減壓處理、同時也配置超壓保護。
