一、LDS6產品概述

整套系統采用西門子公司成熟的分析控制產品，目前西門子公司該類裝置已在世界各國得到了廣泛應用，在火電廠、冶金、石化、建材等行業有大量成功業績，收到了良好效果。 西門子公司充分發揮國際著名公司的優勢，在氣體分析技術上保持領先水平，并在系統的可靠性及質量上給予充分保證。為了降低工程及服務費用,為國內用戶提供迅捷有效的從技術咨詢、設計、工程調試、售后服務等一整套服務手段。

二、LDS6基礎設計數據

1.氣候條件

2.公用工程條件 電源：AC 220V、50HZ 單相

三、LDS6逃逸NH₃濃度分析系統描述

1)應用場合

①適用于煙氣煙氣脫硝裝置, SNCR或SCR工藝，最好在停爐的情況下安裝。

②適用工況條件：

最大含塵量：60g/Nm3，粉塵較大可引起光程減小

煙氣溫度： 250-450℃

取樣點煙氣壓力：±0.05MPa

③適用環境條件：

環境溫度：-20℃-+55℃

大氣壓力：50-106Kpa

相對濕度：≤90%

現場無強烈振動

2)主要技術指標：NH3分析儀系統現場直接安裝式，發射單元與接受單元各用一個法蘭直接安裝在被測煙道兩側，直接對NH3濃度進行測量

①分析參數及測量范圍：量程：NH₃：0-20ppm 響應時間<30s 分辨率： 1ppm

②零點漂移：有自動校正可忽略 線性誤差：≤±1%F.S.

③靈敏度：≤1%F.S

④輸出模擬信號：4-20mA數字信號傳輸接口：RS232串行口，RS485數字接口

⑤供電電源：～220V 50Hz

⑥智能化分析儀器自動校正壓力，自動調零，量程超限報警，主維護報警。大屏幕液晶顯示，編程快速，操作簡單，測試和標定菜單操作

四、LDS6分析系統性能及配置

1）系統參數

型號：LDS6

分析方法：激光光譜吸收

測量方式：原位測量

激光級別：class 1, 對眼睛無害

校準方法：內置校準回路，不需要外部校準

響應時間：<1秒

線性偏差：≤1％測量值

精度：<2％測量值（取決于具體應用的光程）

零點漂移：因為使用自動校準，所以可以忽略

量程漂移：因為使用自動校準，所以可以忽略

激光光源壽命：正常使用情況下可確保10年

煙塵動態補償

2）LDS6中央單元

安裝位置：中心控制室或現場機柜

本機顯示：大屏幕LCD液晶顯示屏（帶背光）

模擬輸出：4～20mA   750Ω

模擬輸入：4～20mA

接點輸入：6點,24VDC, 1A

接點輸出：6點,24VDC, 1A

通 訊：工業以太網

安裝方式：19“機架

尺寸：177x440x380 mm

重　　量：13kg

供 電：220VAC±10%，50～60Hz 最大功耗70VA

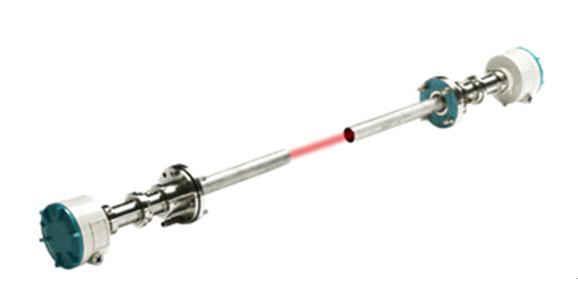

3）LDS6探頭

安裝位置：現場檢測點

安裝方式：DN 65 RF

材質：不銹鋼

防護等級：IP65

安裝方向：垂直或平行氣流方向

電源：由中心單元提供, 24VDC,2W

環境溫度：-30 ... +70 °C

環境濕度：<95%

介質溫度：5 ... +1300 °C,

光程：一般為1-12米

粉塵濃度：60g/Nm3 (允許范圍)

尺寸：直徑163mm,長度395mm

重量：11kg

4）LDS6復合光纜，回路電纜

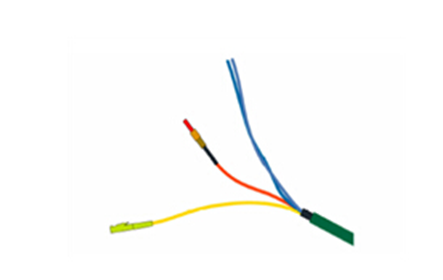

復合光纜由兩根光纖、一對電纜及連接附件組成

電纜外徑：8mm

抗拉強度：500N

最小彎曲半徑：250px

適用溫度：-40…+80°C

五、 LDS6質量保證和檢

1）、工廠檢驗：工廠檢驗是質量控制的一個重要組成部分。賣方嚴格進行廠內各生產環節的檢驗和試驗。在出廠前，賣方出廠前完成系統的全部檢驗，調試。檢驗的范圍包括原材料和元器件的進廠，部件的加工、組裝、試驗至出廠試驗。確保系統是合格的。

2）、設備安裝完畢，經賣方技術人員初步調試以后，進入啟動運行期，進行啟動調整和數據標定；買方應確保啟動期間的合理運行工況及儀表供電。

3）、性能測試：賣方保證系統的性能滿足行業標準，驗收按國家火電廠驗收標準進行。
